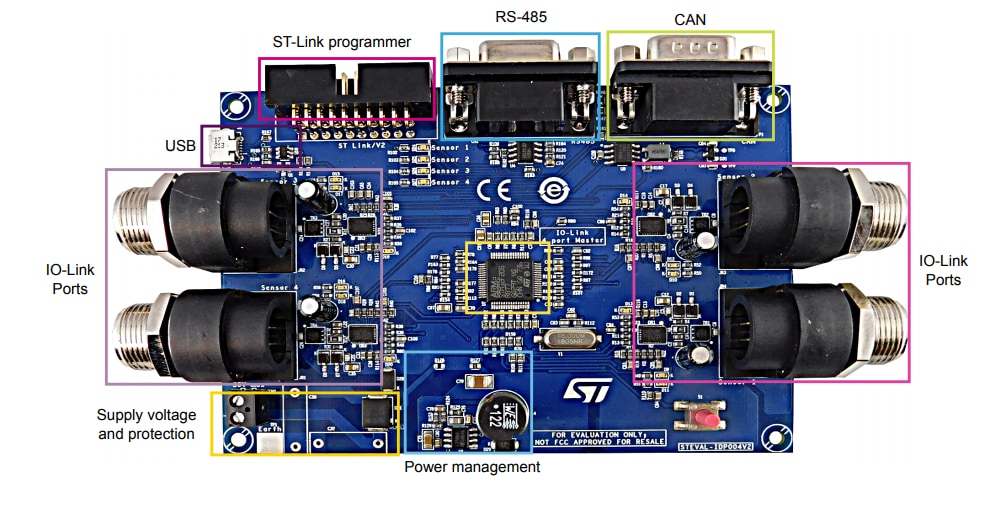

STMicroelectronics STEVAL-IDP004V2 Evaluierungsboard

Das STMicroelectronics STEVAL-IDP004V2 Evaluierungsboard integriert den STM32F205RB Mikrocontroller und vier separate L6360 ICs.Die Kommunikation mit den ICs erfolgt über I²C im Master-Modus und wird vom STM32F205RB MCU verwaltet. Jeder L6360 verfügt über eine eigene Adresse und teilt den Bus mit anderen Bauteilen.Das STEVAL-IDP004V2 ist zur Erstellung eines Masters mit mehreren Anschlüssen ausgelegt, der auf der seriellen asynchronen Kommunikation zur Unterstützung des IO-Link-Protokolls basiert.Jeder Knoten ist mit einem M12-Industrie-Steckverbinder (wie vom Standard empfohlen) für den Anschluss mit einem einzelnen Slave-Knoten über ein Kabel (max. Länge von 20 Meter) ausgestattet.Der Draht ist ein normaler dreipoliger Draht: ein Draht für den IO-Link-Bus, ein Draht für die L+-Leitung (positiver Versorgungsspannungspol) und ein Draht für die L--Leitung (negativer Versorgungsspannungspol).Darüber hinaus enthält das STEVAL-IDP004V2 Board RS-485-Bus-, CAN-Bus- und USB-Hardware-Schnittstellen.Das Layout ist zur Erfüllung der Anforderungen gemäß IEC 61000-4-2/4/5 für Industrieapplikationen ausgelegt.
