STMicroelectronics STEVAL-1PS03A Wandler-Evaluierungsboard
Das STMicroelectronics STEVAL-1PS03A Wandler-Evaluierungsboard demonstriert ein Smart-Wandler-Design, das einen Ausgangsstrom von bis zu 400 mA von einem Eingang von 1,8 V bis 5,5 V mit einer dynamisch einstellbaren Ausgangsspannung von 1,6 V bis 3,3 V liefern kann. Das Board verfügt über den ST1PS03AQTR miniaturisierten Nano-Quiescent-Synchron-Abwärtswandler, der eine verbesserte Spitzenstromsteuerung (PCC) und eine fortschrittliche Designschaltung zur Reduzierung des Ruhestroms enthält. Das Bauteil integriert einen gesteuerten Lastschalter zur Versorgung eines Subsystems mit einer VIN-AUX-Spannungsschiene. Das Board demonstriert wie eine Umwandlung mit hohem Wirkungsgrad mit nur der ST1PS03AQTR 2,2-µH-Induktivität und zwei kleinen Kondensatoren erzielt werden kann.
Das Board hebt die wichtigsten Applikationsvorteile hervor, die durch den ST1PS03AQTR von STMicroelectronics ermöglicht werden, einschließlich eines hohen Wirkungsgrads und einer kleinen Größe und geringe Dicke der PCB. Das Board eignet sich hervorragend für Leistungsumwandlungslösungen in Wearables und Fitness-Zubehör, persönliche Tracking-Monitore, Smart Watches und Sportbänder. Darüber hinaus eignet es sich hervorragend für das Energy Harvesting, drahtlose Sensoren, Industriesensoren, tragbare stromsparende Bauteile, Einzellen-Li-Ionen-Batterieapplikationen und BLUETOOTH® Low Energy- und Zigbee-Applikationen. Das Bauteil, das auf diesem Board verwendet wird, wird in einem dünnen TQFN12-Gehäuse (2,0 mm x 1,7 mm) geliefert.
Merkmale
- Eingangsbetriebsbereich: 1,8 V bis 5,5 V
- Ausgangsstrombelastbarkeit: bis zu 400 mA
- Winzige externe Komponenten: L = 2,2 µH (typisch)
- Dynamisch wählbare Ausgangsspannungen von 1,6 V bis 3,3 V
- Power-Good-Ausgangsspannung
- Unabhängiger Lastschalter (AUX-Steuereingang)
- WEEE- und RoHS-konform (nur Hardware)
Ressourcen
Unterstütztes Produkt
STMicroelectronics ST1PS03 Synchron-Abwärtswandler
Miniaturisierte Nano-Quiescent-Synchron-Abwärtswandler

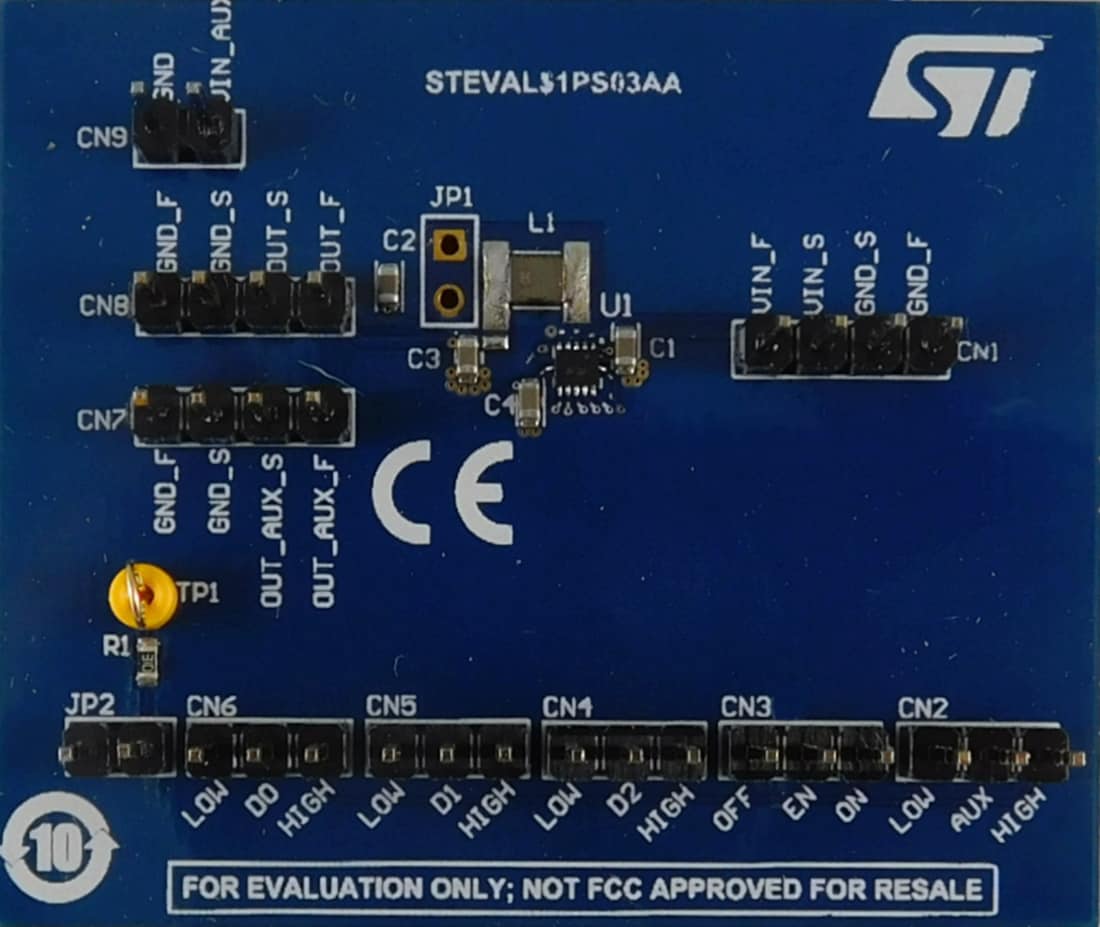

Board-Layout
Vervollständigen Sie Ihr Design
STMicroelectronics Standardprodukte
Eine große Auswahl von Drop-in-Ersatzteilen für Universal-Analog-ICs, diskrete und serielle EEPROMs.
