STMicroelectronics SM50TxAY 5000W Überspannungsschutzvorrichtungen
STMicroelectronics SM50TxAY 5000 W Überspannungsschutzvorrichtungen (TVS) in SMC sind ausgelegt, empfindliche Fahrzeugschaltungen gegen die in ISO 7637-2 definierten Überspannungen zu schützen. Diese Spannungsschutzvorrichtungen schützen empfindliche Fahrzeugschaltungen auch vor elektrostatischen Entladungen gemäß ISO 10605. Die Überspannungsschutzvorrichtungen der SM50TxAY-Baureihe eignen sich für E-Trennschalter und tragen zur Einhaltung der ISO 16750 bei. Die Planar-Technologie macht sie kompatibel mit High-End-Schaltungen, bei denen eine hohe Sperrschichttemperatur und ein geringer Leckstrom erforderlich sind, um Stabilität und langfristige Zuverlässigkeit zu gewährleisten. Diese Überspannungsschutzvorrichtungen verfügen über JEDEC-registrierte Gehäuseausführungen und unidirektionale und bidirektionale Ausführungen. Die SM50TxAY Überspannungsschutzvorrichtungen arbeiten bei einer Spitzenimpuls-Verlustleistung von 5000 W und einem Lagertemperaturbereich von -65ºC bis 175ºC.
Merkmale
- Erfüllt die folgenden Normen:
- UL94-V0
- J-STD-020 MSL Stufe 1
- J-STD-002, JESD 22-B102 E3 und MIL-STD-750, Methode 2026
- Whisker-Test gemäß JESD 201 Klasse 2
- IPC7531 Footprint und JEDEC-registrierte Gehäuseabmessungen
- JEDEC registrierter Gehäuseentwurf
- Blei-Beschichtung: Mattverzinnung
- AEC-Q101-qualifiziert
- Unidirektionale und bidirektionale Ausführungen
Technische Daten
- Entspricht den folgenden Normen:
- IEC 61000-4-2, C = 150 pF, R = 330 Ω, übersteigt Stufe 4
- 30 kV (Luftentladung)
- 30 kV (Kontaktentladung)
- ISO 10605, C = 330 pF, R = 330 Ω:
- 30 kV (Luftentladung)
- 30 kV (Kontaktentladung)
- ISO 7637-2 (nicht anwendbar auf Teile mit VRM niedriger als Batteriespannung):
- Impuls 1: VS = -150 V
- Impuls 2a: VS = 112 V
- Impuls 3a: VS = -220 V
- Impuls 3b: VS = 150 V
- IEC 61000-4-4 Stufe 4:
- 4 kV
- IEC 61000-4-2, C = 150 pF, R = 330 Ω, übersteigt Stufe 4
- Niedriger Ableitstrom von 0,2 µA bei 25 °C
- Betriebstemperatur von 175 °C (max.)
- Stand-off-Spannungsbereich von 5 V bis 100 V
- Spitzenimpulsleistung:
- 5000 W (10/1000 μs)
- Bis zu 48 kW (8/20 μs)
- Spitzenimpuls-Verlustleistung: 5.000 W
- Lagertemperaturbereich: -65 °C bis +175 °C
- Sperrschicht-Betriebstemperaturbereich: -55 °C bis 175 °C
- Maximale Vorlauftemperatur für das Löten während 10 s: 260 °C
Tabelle

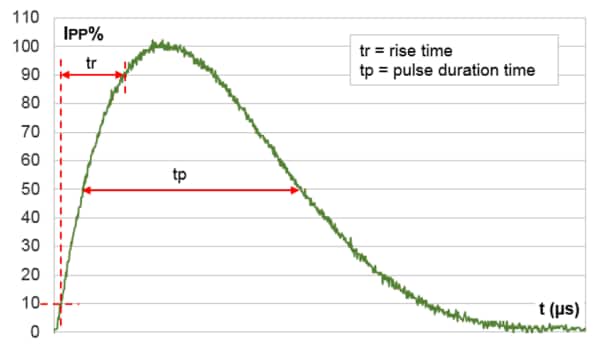

Leistungsdiagramm
