STMicroelectronics LPS27HHTW MEMS-Drucksensor
Der STMicroelectronics LPS27HHTW MEMS-Drucksensor ist ein ultrakompakter piezoresistiver, absoluter Drucksensor, der als digitales Ausgangsbarometer fungiert. Darüber hinaus integriert der LPS27HHTW Sensor einen Temperatursensor zur Überwachung der Umgebungstemperatur. Der LPS27HHTW enthält ein Sensorelement und eine IC-Schnittstelle, die vom Sensorelement über I2C, MIPI I3CSM oder SPI mit der Applikation kommuniziert. Das Sensorelement erkennt den absoluten Druck und besteht aus einer aufgehängten Membran, die mit einem spezifisch dafür von ST entwickelten Prozess hergestellt wurde.
Der LPS27HHTW von STM ist in einem Keramik-LGA-Gehäuse mit Metallabdeckung erhältlich. Das Bauteil arbeitet über einen garantierten Temperaturbereich von -40 °C bis +85 °C. Das Keramik-LGA-Gehäuse ist mit Öffnungen versehen, damit der äußere Druck das Sensorelement erreichen kann. Das Gel im IC schützt die elektrischen Bauelemente vor Wasser und die Metallkappe ist für eine bessere ESD-Robustheit elektrisch geerdet.
Merkmale
- Drucksensor mit wasserdichtem Gehäuse
- Vergossene Gel- und geerdete Metallkappe
- Absoluter Druckbereich: 260 hPa bis 1.260 hPa
- Stromverbrauch bis hinunter zu 4 μA
- Absolute Druckgenauigkeit: 0,5 hPa
- Geringes Drucksensor-Rauschen: 0,7 Pa
- Temperaturgenauigkeit von ±1,5 °C
- Embedded-Temperaturausgleich
- 24-Bit-Druckdaten-Ausgabe
- ODR von 1 Hz bis 200 Hz
- SPI-, I2C- oder MIPI-I3CSM-Schnittstellen
- Embedded-FIFO
- Unterbrechungsfunktionen: Daten-bereit, FIFO-Flaggen und Druckgrenzwerte
- Versorgungsspannung: 1,7 V bis 3,6 V
- ECOPACK-bleifrei-kompatibel
Applikationen
- Höhenmesser und Barometer für tragbare Geräte
- GPS-Applikationen
- Ausstattung für Wetterstationen
- Sportuhren
- E-Zigaretten
- Überwachung der Wassertiefe
- Gasmessung
Dazugehöriges Board
STMicroelectronics STEVAL-MKI220V1 Adapterboard
Ermöglicht Benutzern die Evaluierung von MEMS-Bauteilen der LPS27HHTW-Produktfamilie.

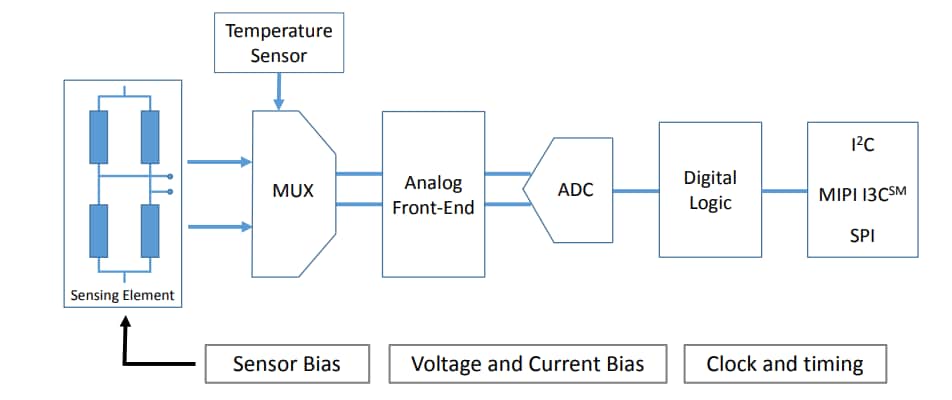

Blockdiagramm
