STMicroelectronics LPS22DF MEMS Nano-Drucksensor
Der STMicroelectronics LPS22DF MEMS-Nano-Drucksensor ist ein ultrakompakter piezoresistiver, absoluter Drucksensor, der als digitales Ausgangsbarometer fungiert. Das LPS22DF hat einen geringeren Stromverbrauch und erreicht ein niedrigeres Druck-Rauschen als sein Vorgänger.
Das Bauteil besteht aus einem Sensorelement und einer IC-Schnittstelle, die über I2C-, MIPI-I3CSM- oder SPI-Schnittstellen vom Sensorelement zur Applikation kommuniziert und einen großen Vdd-IO-Bereich für die digitalen Schnittstellen unterstützt. Das Sensorelement, das den absoluten Druck erfasst, besteht aus einer aufgehängten Membran, die nach einem speziellen, von ST entwickelten Verfahren hergestellt wird.
Der LPS22DF von STMicroelectronics ist in einem voll vergossenen, gelochten LGA-Gehäuse (HLGA) erhältlich. Es wird garantiert über einen Temperaturbereich von -40 °C bis +85 °C betrieben. Das Gehäuse ist mit Löchern versehen, damit der äußere Druck das Sensorelement erreichen kann.
Merkmale
- Absoluter Druckbereich: 260 hPa bis 1.260 hPa
- Stromverbrauch bis hinunter auf 1,7 μA
- 0,5 hPa Absolutdruckgenauigkeit
- 0,34 Pa Niederdrucksensorgeräusch
- 0,45 Pa/°C Hochleistungs-TCO
- Embedded-Temperaturausgleich
- 24-Bit-Druckdaten-Ausgabe
- ODR von 1 Hz bis 200 Hz
- SPI-, I2C- oder MIPI-I3C-SM -Schnittstellen
- Unterstützt 1,08 V Digitalschnittstelle
- Embedded-FIFO
- Interrupt-Funktionen (Data-Ready, FIFO-Flags, Druckschwellen)
- Versorgungsspannung: 1,7 V bis 3,6 V
- Hohe Schlagfestigkeit: 22.000 g
- Kleines und dünnes Gehäuse
- ECOPACK-bleifrei-kompatibel
Applikationen
- Höhenmesser und Barometer für tragbare Geräte
- GPS-Applikationen
- Ausstattung für Wetterstationen
- Sportuhren
- E-Zigaretten
- Drohnen
- Gasmessung

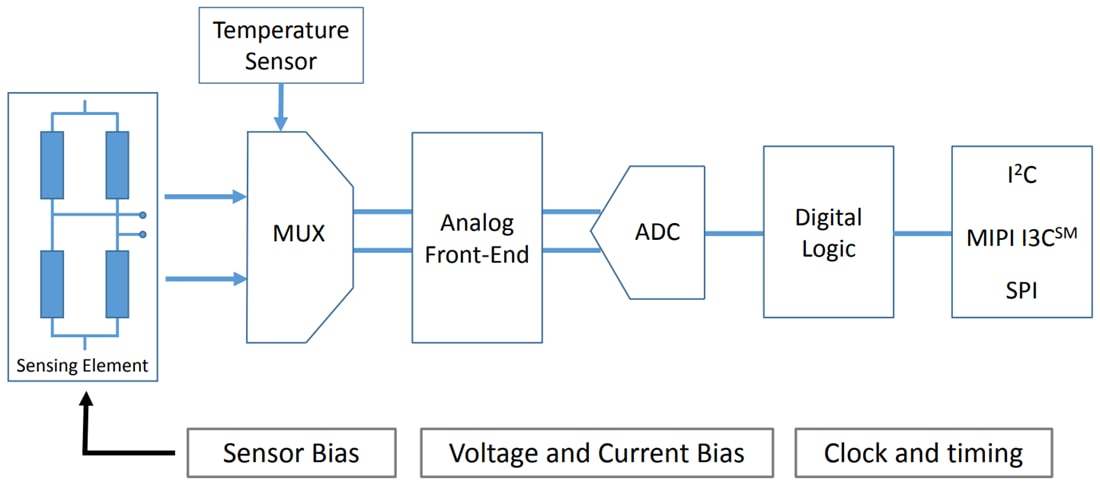

Blockdiagramm
Dazugehörige Development Tools
STMicroelectronics STEVAL-MKIT04KA MEMS-Sensoren-Musterkit der 3. Generation
Ein Musterkit mit vier verschiedenen Adaptern für LSM6DSV16X, LIS2DUXS12 und LPS22DF MEMS-Sensoren.
STMicroelectronics STEVAL-MKBOXPRO programmierbares drahtloses IoT-Box-Kit
Das Kit ist für die Entwicklung jeglicher IoT-Applikationen konzipiert, die auf der Ferndatenerfassung und -evaluierung basieren.
STMicroelectronics STEVAL-MKI224V1 LPS22DF Adapterboard
Konfiguriert, um den Betrieb von LPS22DF MEMS-Geräten zu bewerten.
STMicroelectronics STEVAL-SMARTAG2 Dynamisches NFC-Tag-Sensorboard
NFC-fähiger Sensorknoten mit Trägheits-MEMS und Umgebungssensoren.
STMicroelectronics X-NUCLEO-IKS4A1 STM32 Nucleo Erweiterungsboard
Board-Kit, das aus dem STEVAL-MKE001A Board und dem STEVAL-MKE001A abnehmbaren Zusatz-Board besteht.
Sensirion SENSEVAL-SCB4XV1 Evaluierungsboard
Vereinfacht die Sensorevaluierung und das Prototyping für SHT40, SGP40 und STMicroelectronics LPS22DF.
