STMicroelectronics IIS2ICLX 2-Achsen-Digital-Neigungsmesser

Der STMicroelectronics IIS2ICLX 2-Achsen-Digital-Neigungsmesser ist ein stromsparender 2-Achsen-linear-Beschleunigungsmesser mit hoher Genauigkeit und digitalem Ausgang. Die hohe Genauigkeit, Stabilität über Temperatur und Wiederholgenauigkeit machen den IIS2ICLX für Neigungsmessapplikationen qualifiziert.

Der IIS2ICLX Neigungsmesser von STMicroelectronics verfügt über einen wählbaren Skalenendwert von ±0,5/±1/±2/±3 g und ist in der Lage, die gemessenen Beschleunigungen über eine IDIOC- oder SPI-Digitalschnittstelle in die Applikation umzusetzen. Das Sensorelement wird in einem speziellen Mikrobearbeitungsverfahren hergestellt. Dies wurde von STMicroelectronics entwickelt, um Trägheitssensoren und Betätiger auf Silizium-Wafern herzustellen. Die IC-Schnittstelle wird mit einem CMOS-Prozess hergestellt und ermöglicht ein hohes Integrationsniveau. Dies dient zur Entwicklung einer dedizierten Schaltung, die getrimmt ist, um den Eigenschaften des Sensorelements besser zu entsprechen.

Der IIS2ICLX bietet embedded-Funktionen, einschließlich programmierbarer FSM, Machine-Learning-Core, sensor-hub, FIFO, Ereignisdekodierung und interrupts. Dies ermöglicht das Erreichen von intelligenten und komplexen Sensorknoten, die eine hohe Genauigkeit und Leistungsfähigkeit bei sehr geringem Stromverbrauch liefern.

Der IIS2ICLX wird in einem Temperaturbereich von -40 °C bis +105 °C betrieben und wird in einem Hochleistungs-CC-LGA-Gehäuse (Keramik-cavity land-grid-array, CC-LGA) angeboten.

Merkmale

Linearer 2-Achsen-Beschleunigungsmesser
Wählbarer Skalenendwert: ±0,5/±1/±2/±3 g
15µg/√Hz Extrem rauscharme Leistung
Hervorragende Stabilität über die Temperatur (<0,075 mg/°C) und Wiederholgenauigkeit
Embedded-Temperaturausgleich für eine hohe Stabilität über Temperatur
Digitale I²C-/SPI-Ausgangsschnittstelle
0,42 mA Geringer Stromverbrauch mit 2 Achsen für volle Leistung
Sensor-hub-Funktion zur effizienten Datenerfassung von zusätzlichen externen Sensoren
Smart-embedded-FIFO bis zu 3kbytes

Programmierbare digitale Hoch- und Tiefpassfilter

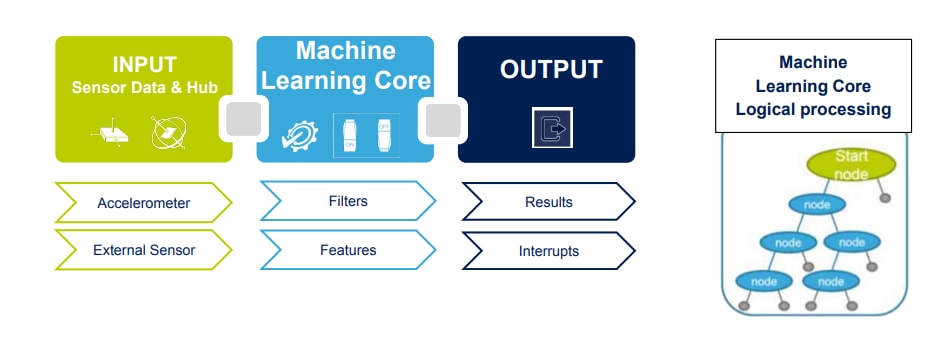

Programmierbarer Machine-Learning-Core zur Integration von KI-Algorithmen und Reduzierung des Stromverbrauchs auf Systemebene
Programmierbare endliche Zustandsmaschine zur Verarbeitung von Daten vom Beschleunigungsmesser und einem externen Sensor
Erweiterter Betriebstemperaturbereich (-40 °C bis +105 °C)
Embedded Temperatursensor
1,71 V bis 3,6 V analoge Versorgungsspannung
Hohe Schockfestigkeit
ECOPACK, RoHS-konform und umweltfreundlich
