STMicroelectronics IIS2DLPC MEMS-Bewegungssensor mit Digitalausgang
Der IIS2DLPC MEMS-Bewegungssensor mit Digitalausgang von STMicroelectronics ist ein extrem stromsparender, leistungsstarker, linearer Dreiachsen-Beschleunigungsmesser mit einer digitalen I2C-/SPI-Ausgangsschnittstelle. Der IIS2DLPC verfügt über benutzerwählbare Gesamtmessbereiche von ±2 g/±4 g/±8 g und ±16 g und kann Beschleunigungen mit Ausgangsdatenraten von 1,6 kHz bis 1.600 Hz messen. Der IIS2DLPC bietet einen Hochleistungsmodus und vier Niedrigleistungs-Modi, die bei laufendem Betrieb geändert werden können und eine hervorragende Vielseitigkeit und Anpassfähigkeit entsprechend den Anforderungen der Applikation ermöglichen.
Der IIS2DLPC hat einen integrierten 32-Stufen-FIFO-Buffer (First-In-First-Out), der das Speichern von Daten ermöglicht, um die Intervention durch den Host-Prozessor einzuschränken. Die embedded Selbsttest-Funktion ermöglicht dem Benutzer das Testen des Sensors in der Endapplikation. Der IIS2DLPC verfügt über eine dedizierte interne Engine zur Verarbeitung der Bewegungs- und Beschleunigungserkennung, einschließlich Freifall, Wake-up, hoch-konfigurierbare Einzel-/Doppel-Tap-Erkennung, Aktivität/Inaktivität, stationäre/Bewegungserkennung, Hoch-/Querformat-Erkennung und 6D-/4D-Ausrichtung.
Der IIS2DLPC ist in einem kleinen, flachen LGA-Gehäuse (Land-Grid-Array) aus Kunststoff verfügbar und kann innerhalb eines erweiterten Temperaturbereichs von -40 °C bis +85 °C betrieben werden.
Merkmale
- ±2 g/±4 g/±8 g/±16 g Gesamtmessbereich
- Mehrere Betriebsmodi können bei laufendem Betrieb umkonfiguriert werden
- Von einem extrem niedrigen Leistungs- bis zu einem Hochleistungs-Modus mit hoher Auflösung
- Extrem geringer Stromverbrauch
- 50 nA im Ausschaltmodus
- Unter 1 μA im aktiven Niederleistungsmodus
- 120 μA im Hochleistungsmodus
- Ausgangsdatenraten von 1,6 Hz bis 1.600 Hz; Bandbreite von bis zu 800 Hz
- Einzeldaten-Konvertierung auf Anfrage
- Extrem rauscharm: bis zu 90 μg/√Hz
- 32-Stufen-FIFO und 2 unabhängige programmierbare Interrupts
- Digitale I2C-/SPI-Hochgeschwindigkeits-Ausgangsschnittstelle
- Versorgungsspannung: 1,62 V bis 3,6 V
- Embedded Temperatursensor
- Selbsttest
- 10.000 g hohe Schockfestigkeit
- Betriebstemperaturbereich: -40 °C bis +85 °C
- Gehäuse: 2,0 mm x 2,0 mm x 0,7 mm LGA-12
- ECOPACK®, RoHS-konform und umweltfreundlich
Applikationen
- Industrielle IoT- und vernetzte Bauteile
- Manipulationsschutz-Bauteile
- Haushaltsgeräte und Robotik
- Industrie-Tools und Fabrikausrüstungen
- Tragbare medizinische Geräte und Hörgeräte
- Vibrationsüberwachung
- Kipp- und Neigungsmessungen
- Smart-Stromeinsparungen
- Bewegungsaktivierte Funktionen
- Aufprallerkennung und Protokollierung

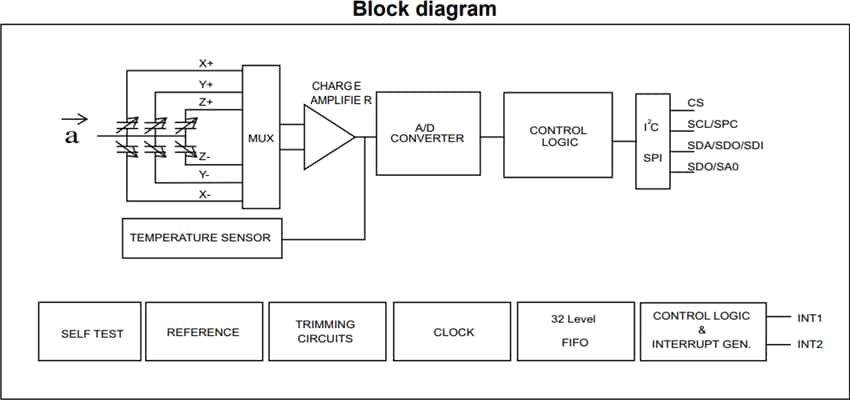

Blockdiagramm
