STMicroelectronics EVLVIPGAN100PD 100 W USB-PD-Referenzdesig.
Das USB-Power-Delivery-Referenzdesign (PD) 100 W EVLVIPGAN100PD basiert auf dem VIPERGAN100 Hochspannungswandler. Dieses Referenzdesign bietet einen Spitzenwirkungsgrad von 92,6 %, eine maximale Ausgangsleistung von 100 W und eine Leistungsdichte von 24 W/Zoll3. Das EVLVIPGAN100PD USB Type C™ 3,0 PD-adapter-Referenzdesign verfügt über einen universellen 90 VAC bis 264 VAC-Eingangsspannungsbereich mit einem Frequenzbereich von 47 Hz bis 63 Hz. Dieses Referenzdesign enthält einen robusten ADAPTER, der gegen Ausgangsüberstrom, Ausgangsunterspannung, Ausgangsüberspannung und Ausgangskurzschluss geschützt ist. Das EVLVIPGAN100PD Referenzdesign hilft Benutzern bei der Entwicklung von Adaptern mit einer kurzen Stückliste, um ein kostengünstiges und schnelles design zu ermöglichen. Dieses Referenzdesign wird in AC/DC-smart-Ladegeräten für smartphones, laptops, tablets und andere tragbare Geräte verwendet.

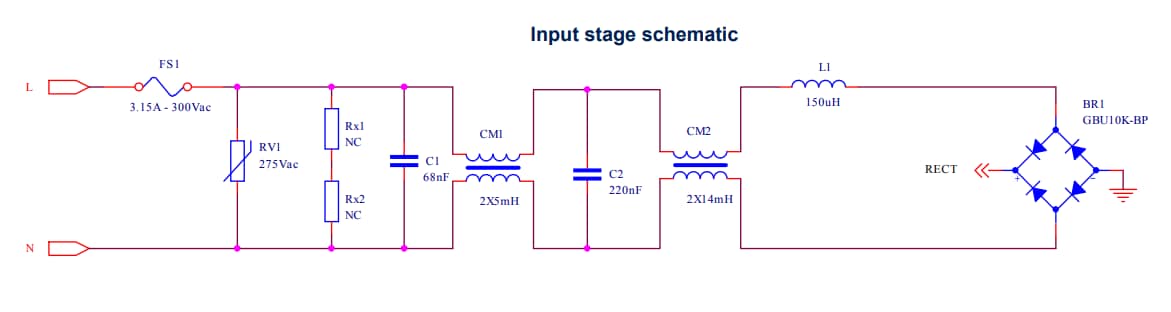

Merkmale
- 90 VAC bis 264 VAC Universeller AC-Eingangsspannungsbereich mit 47 Hz bis 63 Hz Frequenzbereich
- Maximale Ausgangsleistung: 100 WW
- Einzelne Type-C 5 VDC÷ 20VDC Ausgangsspannung
- 5V@3A, 9V@3A, 12V@3A, 15V bei 3A und 20V bei 5A feste PDOs
- Spitzenwirkungsgrad: > 92,6 %
- Leistungsdichte (unverpackt) 24 W/Zoll3
- Unterstützung für USB-Power-Delivery-Protokoll
Applikationen
- AC/DC-smart-Ladegeräte für smartphones
- Laptops
- Tablets
- Andere handheld-Geräte
Verwandte Wandler
STMicroelectronics VIPerGaN100 Offline-Hochspannungswandler
Für quasiresonante ZVS-Sperrwandler (Zero Voltage Switching) mit mittlerer Leistung ausgelegt.
Vervollständigen Sie Ihr Design
STMicroelectronics Standardprodukte
Eine große Auswahl von Drop-in-Ersatzteilen für Universal-Analog-ICs, diskrete und serielle EEPROMs.
Veröffentlichungsdatum: 2023-07-14
| Aktualisiert: 2023-08-09
