STMicroelectronics STDRIVEG612 600 V Halbbrücken-Gate-Treiber
Der 600 V High-Speed-Halbbrücken-Gate-Treiber STDRIVEG612 von STMicroelectronics ist für 5-V-gesteuerte, selbstsperrende GaN-HEMTs optimiert. Der High-Side-Treiberabschnitt ist für eine Spannungsschiene von bis zu 600 V ausgelegt und kann problemlos über die integrierte Bootstrapdiode versorgt werden. Dank seiner Hochstromfähigkeit, kurzen Laufzeitverzögerungen mit exzellenter Laufzeitanpassung und integrierten LDOs ist der STDRIVEG612 für die Ansteuerung von High-Speed-GaN optimiert.
Der STDRIVEG612 verfügt über UVLOs, die speziell für Hartschalt-Applikationen entwickelt wurden, einen Überstrom-Komparator mit SmartSD und eine Verriegelung zur Vermeidung von Querleitungszuständen. Der erweiterte Bereich für Eingangspins ermöglicht eine einfache Anbindung an Controller. Ein Standby-Pin ermöglicht die Reduzierung des Stromverbrauchs während inaktiver Phasen oder im Burst-Modus. Der STDRIVEG612 von STMicroelectronics arbeitet innerhalb des industriellen Temperaturbereichs von –40 °C bis +125 °C. Das Bauteil ist in einem kompakten QFN-Gehäuse von 4 mm x 5 mm x 1 mm und einem Rastermaß von 0,5 mm untergebracht.
Merkmale
- Hochspannungsschiene bis zu 600 V
- Überspannungsimpuls-Immunität von ±200 V/ns dV/dt
- Treiber mit getrenntem Senk- und Quellpfad für optimale Ansteuerung
- 1,8 A und 1,2 Ω Senke
- 0,8 A und 4,0 Ω Quelle
- High-/Low-Side Linearregler für 5 V Gate Ansteuerspannung
- Schnelle High-Side-Startzeit von 5 µs
- 50 ns Laufzeitverzögerung, 15 ns minimaler Ausgangsimpuls
- Hohe Schaltfrequenz (>1 MHz)
- Integrierte Bootstrap-Diode
- Vollständige Unterstützung der hartenschaltenden GaN-Topologie
- Komparator zur Überstromerkennung mit intelligenter Abschaltung
- UVLO-Funktion für VCC, VHS und VLS
- Getrennte Logikeingänge und Shutdown-Pin
- Fehler-Pin für Überstrom-, Übertemperatur- und UVLO-Meldungen
- Standby-Funktion für stromsparenden Modus
- Getrennter PGND-Anschluss für Kelvin-Source-Ansteuerung und Kompatibilität mit Nebenwiderständen
- 3,3 V bis 20 V kompatible Eingänge mit Hysterese und Pulldown
Applikationen
- AC/DC-, DC/DC- und Resonanzwandler
- PFCs und Synchrongleichrichter
- Akkuladegeräte und Adapter
- Motortreiber für Haushaltsgeräte, Pumpen und Kompressoren
- Fabrikautomatisierung
- Servos und Industrielle Laufwerke
- Klasse-D-Audioverstärker und Multilevel-Umrichter
- Solar-Mikroumrichter, Optimierer und MPPT

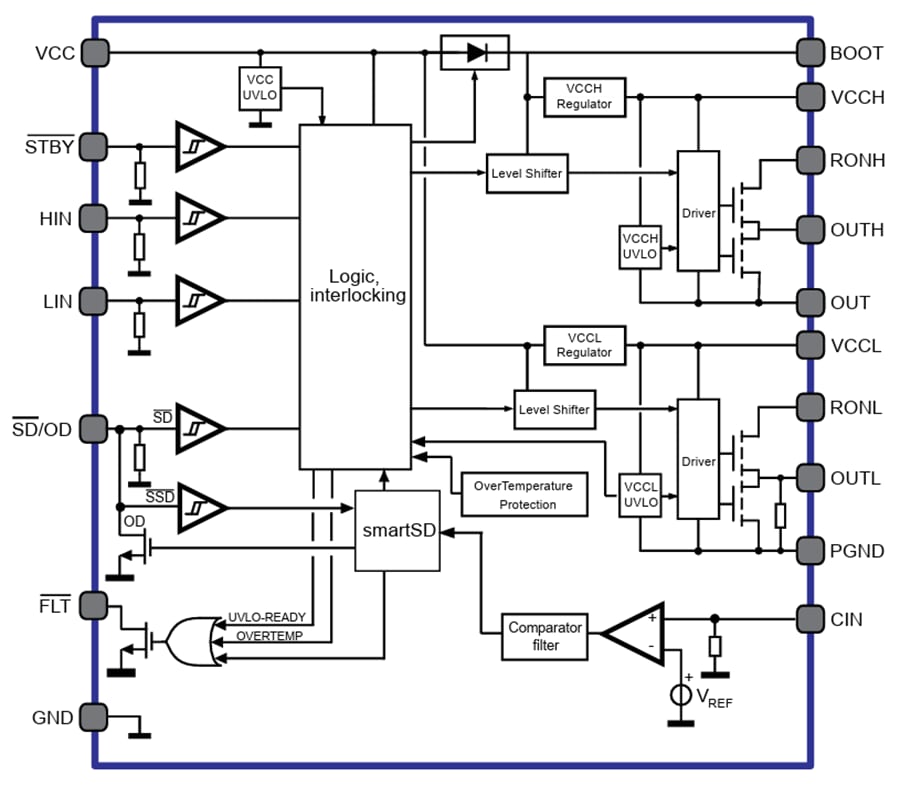

Blockdiagramm
