STMicroelectronics EVLSTDRIVEG611 Gate-Treiber-Evaluierungsboard
Das EVLSTDRIVEG611 Gate-Treiber-Evaluierungsboard von STMicroelectronics verfügt über den STDRIVEG611 Hochgeschwindigkeits-Halbbrücken-Gate-Treiber, der für die Steuerung des GaN-HEMTs im erweitertem Hochspannungs-Modus optimiert ist. Das Bauteil unterstützt vollständig hartschaltende Topologien in einem QFN-Gehäuse von 4 x 5 mm mit separaten Hochstrom-Senken-/Quellen-Gate-Treiber-Pins, integriertem LDOs, Unterspannung, Bootstrap-Diode, Überstromschutz mit SmartShutDown, Übertemperatur-, Fehler- und Abschalt-Pins, und Standby.
Das EVLSTDRIVEG611 Board ist benutzerfreundlich und passt sich schnell zur Evaluierung der Eigenschaften des STDRIVEG611 an, der die SGT120R65AL 75 mΩ-Schalter (typisch), 650 V EMode GaN im 5 mm x 6 mm-QFN-Gehäuse antreibt. Es bietet einen programmierbaren On-Board-Totzeit-generator und einen 3,3 V linearen Spannungsregler zur Versorgung der externen Logikschaltung wie Mikrocontroller. Ersatz-Footprints, wie z. B. separate LIN- und HIN-Eingangssignale oder ein einzelnes PWM-Signal sind ebenfalls enthalten, um das Board für die Endapplikation anzupassen.
Das EVLSTDRIVEG611 von STMicroelectronics ist eine 56 mm x 70 mm breite, zweilagige, 2-Unzen-FR-4-PCB, die zu 23°C/W Rth (J-A) (entspricht 46°C/W für jede GaN) in Windstille führt, die sich hervorragend für die Evaluierung von Hochleistungsapplikationen eignet.
Merkmale
- Halbbrücken-Topologie mit dem STDRIVEG611 GaN-Gate-Treiber mit integriertem LDOs, separater Senke/Quelle, Überstromschutz, integrierter Bootstrap-Diode, und Standby
- Ausgestattet mit 75 mΩ typ., 650 V E-Modus-HEMT-GaN
- Einstellbare Hard-on und Hard-off dV/dt, eingestellt auf 10V/ns (typ.) für Motorsteuerungsanwendungen
- 10,6 V bis 18 V (12 V typ.) VCC-Versorgungsspannung
- Einstellbarer On-Board-Totzeit-Generator zur Umwandlung eines einzelnen PWM-Signals in unabhängige High-Side- und Low-Side-Eingänge mit Totzeit
- Separate Eingänge mit externer Totzeit können ebenfalls verwendet werden
- Programmierbarer Überstromschutz mit SmartShutDown, das auf 9,5 A eingestellt ist
- Footprint für optionalen, zusätzlichen Hochspannungs-Bulk-Kondensator und Bootstrap-Diode
- 3,3 V On-Board-Regler für externe Schaltungsversorgung
- RoHS-konform
Applikationen
- Motortreiber für Haushaltsgeräte, Pumpen und Kompressoren
- Fabrikautomatisierung, Servo- und Industrieantriebe
- E-Bikes und Elektrowerkzeuge
- Audioverstärker der Klasse D
- DC/DC- und Resonanzwandler, PFC, Ladegerät und Adapter

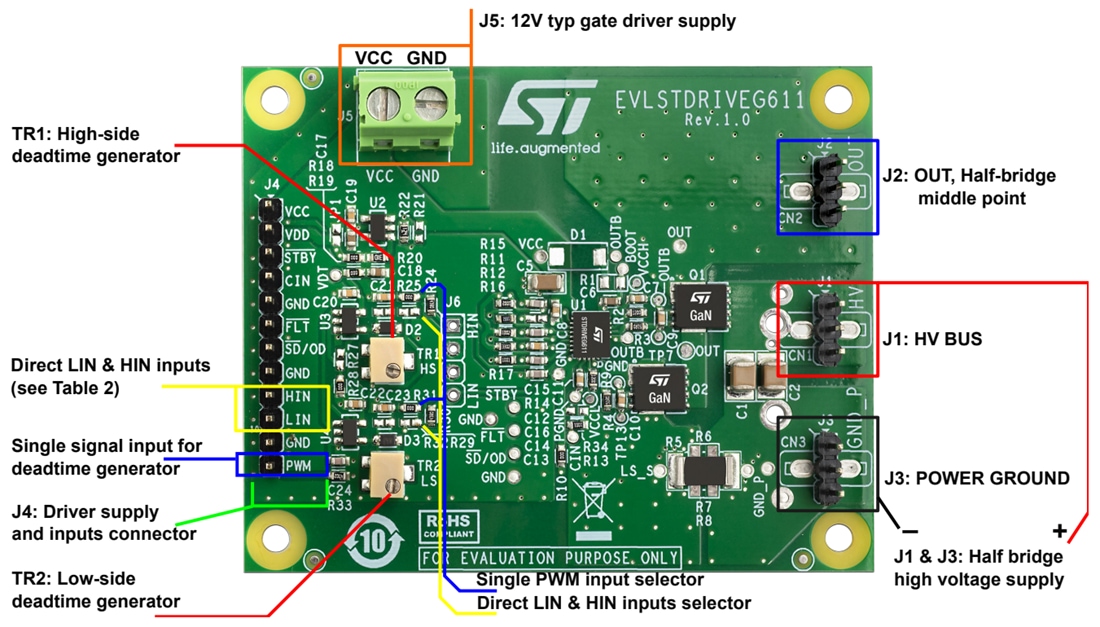

Versorgungs- und Signalverbindungen
