SparkFun DEV-15164 Qwiic OpenLog
Das SparkFun DEV-15164 Qwiic OpenLog kann mehrere I2C-Bauteile verketten und alle protokollieren, ohne dass der serielle Anschluss belegt wird. Das Qwiic OpenLog protokolliert große Mengen von seriellen Daten und speichert alles, was vom Projekt erzeugt wird, für wissenschaftliche und Debugging-Zwecke. Kein Löten ist für den Anschluss zum DEV-15164 Qwiic OpenLog erforderlich. Es enthält jedoch ausgebrochene Pins mit einem 1-Zoll-Abstand (2,54 mm) für ein Breadboard.
Das Qwiic OpenLog läuft mit einem On-Board-Resonator mit 16 MHz von einem On-Board-ATmega328. Darüber hinaus unterstützt das DEV-15164 eine Taktdehnung und zeichnet Daten von bis zu 20.000 Bytes pro Sekunde bei 400 kHz auf. Mit zunehmender Füllung des Empfangsbuffers wird dieses OpenLog die Taktleitung festhalten und dem Master melden, dass es beschäftigt ist. Sobald das Qwiic OpenLog die Aufgabe durchgeführt hat, gibt es den Takt frei und ermöglicht, dass der Datenfluss ohne Korruption fortgesetzt wird.
Merkmale
- Kontinuierliche Datenprotokollierung bei 20.000 Bytes pro Sekunde ohne Korruption
- Kompatibel mit Hochgeschwindigkeits-I2C von 400 kHz
- Kompatibel mit microSD-Karten (FAT16 oder FAT32) von 64 MB bis 32 GB
- Vorgeladener Uno-Bootloader für eine Aktualisierung der Firmware, die so einfach wie das Laden eines neuen Sketch ist
- Gültige I2C-Adressen: 0x08 bis 0x77
- 2x Qwiic-Steckverbinder
Videos
Benutzerhandbuch

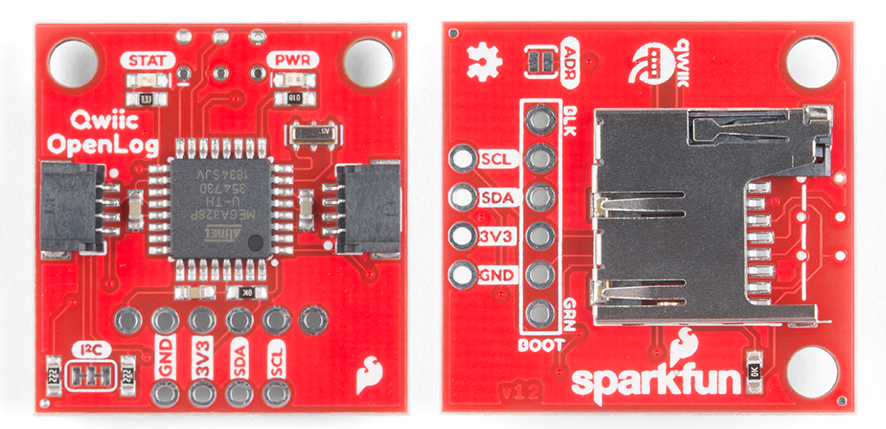

Layout
Verwandtes Produkt
SparkFun Qwiic-Breakouts
Breakout-Boards mit Sensoren, Aktoren und mehr, kompatibel mit dem Quiic-Verbindungs-Ökosystem.
Veröffentlichungsdatum: 2019-02-21
| Aktualisiert: 2023-07-26
