Sierra Wireless / Semtech AirSwitch®-Industrial-4G-LTE-IoT-Module MC74x
Bei den AirPrime® -Industrial-4G-LTE-IoT-Modulen MC74x von Sierra Wireless/Semtech handelt es sich um kompakte leichte drahtlose Modems, die über mehrere Funkfrequenzbänder LTE-, UMTS- und GNSS-Konnektivität für M2M-Applikationen, Notebooks, Ultrabooks und Tablet-Computer bieten. Die MC74x-Module basieren auf dem Qualcomm-Basisband-Prozessor MDM9250 und bieten einen einfachen Upgrade-Pfad zu aufkommenden Netzwerktechnologien und globalen Zugang zu Hochgeschwindigkeitsnetzwerken. Diese Embedded-Module bieten eine Hochgeschwindigkeitskonnektivität von 300 MBit/s Downlink und 150 MBit/s Uplink mit einer großen Auswahl an fortschrittlichen Luftschnittstellen, einschließlich LTE advanced mit Trägeraggregation.
Merkmale
- Basiert auf dem Qualcomm-Basisband-Prozessor MDM9250
- Physische Daten:
- Kleiner Formfaktor, der mit dem Typ F2 gemäß elektromechanischer Spezifikation PCI Express Mini Card, Revision 1.2, konform ist
- Umgebungsbetriebstemperaturbereiche
- -30 °C bis +70 °C für Klasse A (3GPP-konform)
- -40 °C bis +85 °C für Klasse B (nicht-3GPP-konform) bei reduzierten Betriebsparametern erforderlich
- Applikationsschnittstellen
- USB-Schnittstelle (QMI) für Windows 7- und ältere Windows-Betriebssysteme
- MBIM für Windows 8,1 und Windows 10
- AT-Befehlsschnittstelle
- Unterstützung für aktive Antennensteuerung über dedizierte Antennensteuersignale
- Unterstützung der dynamischen Leistungsreduzierung über Software und dediziertes Signal (DPR)
- OMA DM (Open Mobile Alliance Device Management), die Unterstützung ist bedienerabhängig
- FOTA (Firmware Over-the-Air), die Unterstützung ist bedienerabhängig
- Modem
- Betrieb: LTE/DC-HSPA +/HSPA +/HSPA/UMTS (WCDMA)
- Mehrere (bis zu 16 x) Mobilfunkpaket-Datenprofile
- Herkömmliche Modem-COM-Anschlussunterstützung für AT-Befehle
- USB-Unterbrechung/-Wiederaufnahme
- Ruhemodus für minimale Leerlaufleistungsaufnahme
- SIM-Anwendungs-Toolkit mit proaktiven SIM-Befehlen
- Erweiterte Benutzername-Zeichenkette (EONS)
- Auf Mobilgeräte zurückgehende PDP-Kontextaktivierung/-Deaktivierung
- Unterstützt QoS-QCI (3GPP Release 12)
- Statische und dynamische IP-Adresse ‒ Das Netzwerk kann eine feste IP-Adresse oder mit DHCP (Dynamic Host Konfigurationsprotokoll) eine dynamische IP-Adresse zuweisen
- PAP- und CHAP-Unterstützung
- PDP-Kontextart (IPv4, IPv6 oder IPv4v6)
- RFC1144-TCP/IP-Stiftleisten-Kompression
- Short Message Service (SMS) mit auf Mmobile zurückgehendem und mobil terminiertem SMS über IMS oder SGs für LTE
- LTE
- Trägeraggregation
- 40 MHz für DL LTE-FDD
- 40 MHz für DL LTE-TDD
- 40 MHz Intraband zusammenhängend für UL LTE
- CSG-Unterstützung (LTE Femto)
- LTE-erweiterte Empfänger (NLIC, EICC, feICIC)
- Grundlegende Zellauswahl und Systemerfassung
- PS-/SSS-/MIB-Dekodierung
- SIB1–SIB16-Dekodierung
- NAS/AS-Sicherheitsverfahren ‒ Snow-3G/AES/ZUC-Sicherheit
- CQI-/RI/PMI-Meldung
- Paging-Verfahren mit Paging im Leerlauf- und verbundenen Modus
- Dedizierter Träger
- Netzwerk initiierter dedizierter Träger
- UE-initiierter dedizierter Träger
- Mehrere PDN-Verbindungen (IPv4- und IPv6-Kombinationen), vorbehaltlich der Betriebssystemunterstützung
- Intra-LTE-Mobilität im verbundenen Modus
- Intra-LTE-Mobilität im Leerlaufmodus
- iRAT zwischen LTE/3G für Leerlauf und Verbindungsfreigabe mit Umleitung
- Abtrennen des Verfahrens
- Netzwerk-initiierte Trennung mit Wiederanbindung erforderlich
- Netzwerk-initiierte Trennung gefolgt von Verbindungsfreigabe
- Trägeraggregation
- Positionslokalisierung
- Anpassbare Tracking-Sitzung
- Automatische Tracking-Sitzung beim Start
- Gleichzeitiges eigenständiges GPS, GLONASS, Galilei, BeiDou und QZSS
- Unterstütztes GPS/GLONASS SUPL2.0
- GPS/GLONASS auf einem dedizierten Steckverbinder oder Diversity-Steckverbinder
- gpsOneXTRA® 1.0/2.0/3.0/3.1
- BeiDou auf einem dedizierten Steckverbinder oder Diversity-Steckverbinder mit reduzierter Leistung
- Galilei auf einem dedizierten Steckverbinder oder Diversity-Steckverbinder
Applikationen
- Modems/Router
- Mobile Rechner
- AI-
- Private Netzwerke
- Öffentliche Sicherheit
- Industrie/M2M
- Video-Streaming
- Videoüberwachung
- VR/AR (virtuelle und erweiterte Realität)
- Industrieautomatisierung
- Drohnen
System-Blockdiagramm

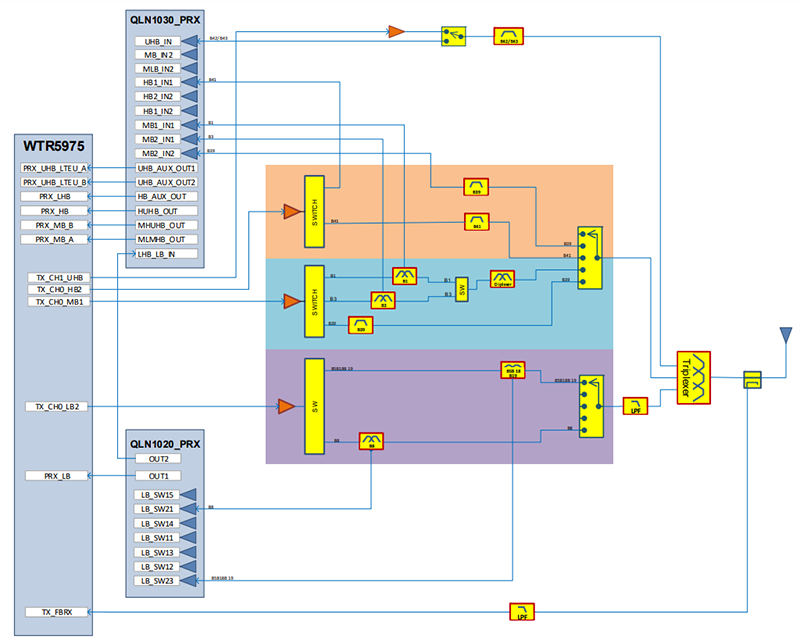

Erweitertes HF-Blockdiagramm (Senden)
 Block Diagram.png "Blockdiagramm - Sierra Wireless / Semtech AirSwitch®-Industrial-4G-LTE-IoT-Module MC74x")
Erweitertes HF (Empfang/GNSS) Blockdiagramm
 Block Diagram.png "Blockdiagramm - Sierra Wireless / Semtech AirSwitch®-Industrial-4G-LTE-IoT-Module MC74x")
Veröffentlichungsdatum: 2024-02-07
| Aktualisiert: 2024-03-04
