Semtech SC189 Abwärtsregler
Die SC189-Abwärtsregler von Semtech liefern einen Ausgangsstrom bis zu 1,5 A in einem ultrakleinen 2 mm x 2 mm großen Gehäuse mit niedrigem Profil oder einem kostengünstigen SOT23-5-Gehäuse. Mit nur drei externen Filterkomponenten ist der SC189 eine komplette Abwärtsreglerlösung. Die SC189-Regler verfügen über einen Eingangsspannungsbereich von 2,9 V bis 5,5 V mit entweder werkseitig programmierten Ausgängen von 1,0 V bis 3,3 V oder einem einstellbaren Ausgang über einen externen Widerstandsteiler.
Der Wandler ermöglicht kleine L/C-Filterkomponenten, indem er mit einer festen Schaltfrequenz von 2,5 MHz arbeitet. Die Spannungsmodus-Architektur ist mit Chip-Induktivitäten und -Kondensatoren kompatibel und bietet einen minimalen PCB-Footprint und die niedrigsten Gesamtsystemkosten. Ein Footprint von 25 mm2 und eine Lösungshöhe von <1 mm sind erreichbar, was den SC189 zur idealen Lösung für Systeme mit hoher Dichte macht.
Die SC189 Abwärtsregler von Semtech bieten Schutzmaßnahmen für das Gerät und System unter Fehlerbedingungen. Dazu gehören Eingangsunterspannung, Ausgangsüberspannung, Ausgangskurzschluss und Übertemperaturschutz.
Der SC189 wird in einem thermisch verbesserten 2 mm x 2 mm x 0,6 mm MLPD-UT6- oder SOT23-5-Gehäuse angeboten.
Merkmale
- 2,9 V bis 5,5 V VIN-Bereich
- 1,0 V bis 3,3 V VOUT-Optionen
- Bis zu 1,5 A Ausgangsstrom
- Lösung mit extrem kleinem Footprint und einer Höhe von <1 mm
- 2,5 MHz Schaltfrequenz
- Wirkungsgrad bis 93 %
- Geringes Ausgangsgeräusch über den gesamten Lastbereich
- Hervorragendes Einschwingverhalten
- Inbetriebnahme mit Vorspannungsausgang
- Tastverhältnis von 100 % im Low-Dropout-Betrieb
- 1 µA Abschaltstrom
- Interner Soft-Start
- Eingangsunterspannungssperre
- Ausgangsüberspannung, Strombegrenzungsschutz
- Übertemperaturschutz
- Einstellbare Ausgangsspannung
- Erhältlich im SOT23-5-Gehäuse und im 2 mm x 2 mm x 0,6 mm großen, thermisch verbesserten MLPD-UT6-Gehäuse
- Temperaturbereich von -40 °C bis +85 °C
- Vollständig WEEE- und RoHS-konform
Applikationen
- Bluetooth-Radios
- DSC und PMPs
- GPS-Geräte
- xDSL-Systeme
- POL-Regler
- Tragbare HDD
- WLAN

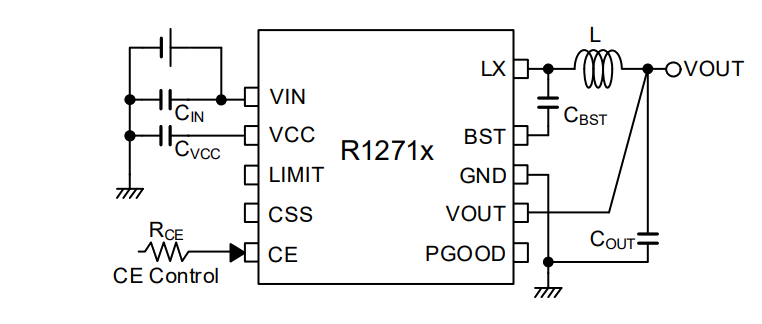

Typische Applikation
Veröffentlichungsdatum: 2020-07-27
| Aktualisiert: 2024-12-05
