Seeed Studio Mini-Router mit Raspberry Pi Rechenmodul 4

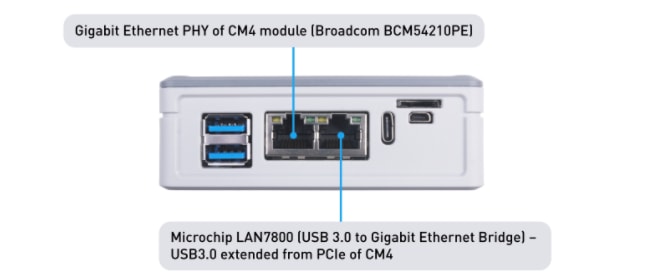

Von den zwei Gigabit-Ethernet-Anschlüssen (RJ45) ist ein Ethernet-Anschluss mit dem Gigabit-Ethernet-PHY des CM4-Moduls basierend auf dem Broadcom BCM54210PE verbunden. Der andere Gigabit-Ethernet-Anschluss ist mit dem LAN7800 USB 3.0-zu-GbE (Gigabit-Ethernet-Brücke) von Microchip verbunden. Die USB 3.0-Schnittstelle wird von der PCIe-Schnittstelle des CM4-Moduls erweitert. Darüber hinaus können beide Anschlüsse Geschwindigkeiten bis zu 1 GBit/s unterstützen.

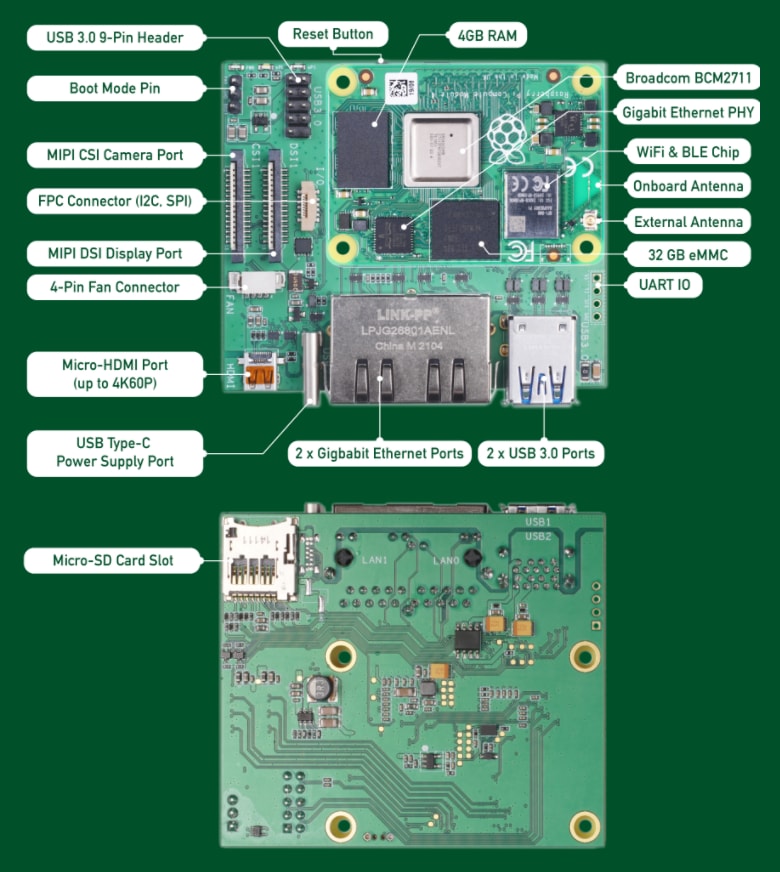

Das Mini-Router mit Raspberry Pi Rechenmodul 4 von Seeed Studio bietet eine große Auswahl von I/O-Peripherie, beispielsweise MIPI CSI, MIPI DSI, Mikro-HDMI für die Verbindung von Displays/Kameras, eine 9-Pin-USB 3.0-Standardstiftleiste für die USB-Erweiterung, einen microSD-Kartensteckplatz und einen FPC-Steckverbinder, die alle in einem kompakten Formfaktor untergebracht sind.

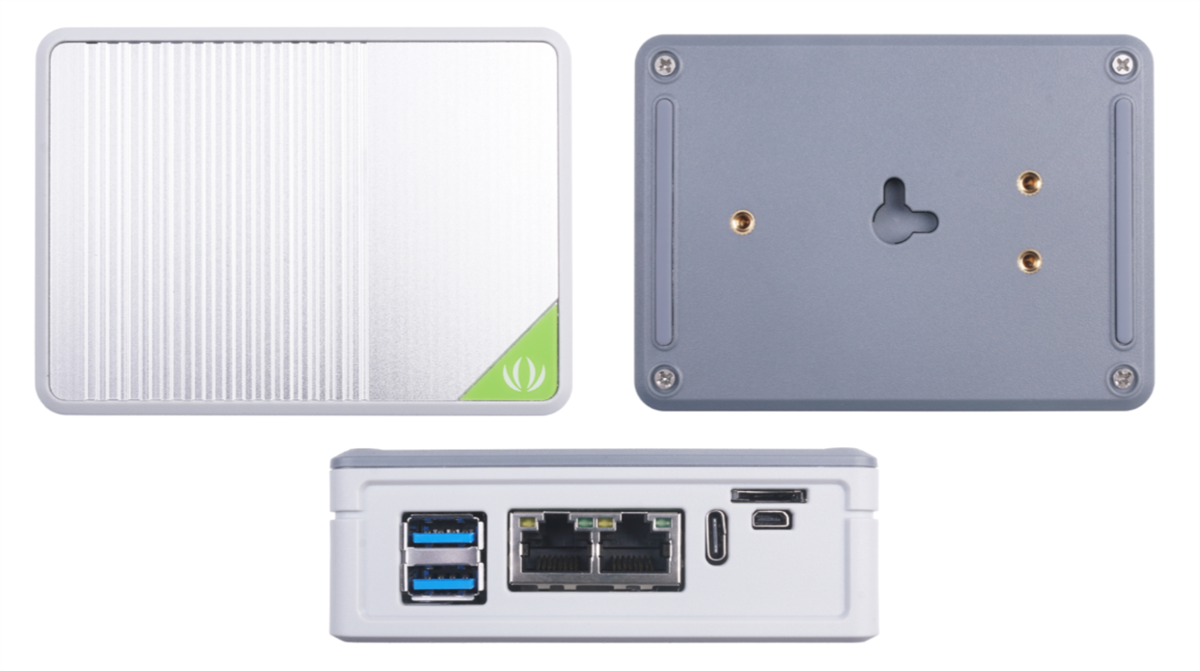

Das Rechenmodul 4 umfasst ein PC/ABS-Gehäuse mit einer Aluminiumlegierung auf der Oberseite, die über eine große Senke zur Kühlung des CM4 bei extremen Lasten verfügt. Dieses Gehäuse bietet einen besseren Schutz und eignet sich hervorragend für Industrie-Applikationen. Das Gehäuse hat lange Gummifüße für eine bessere Stabilität, wenn es auf einer flachen Oberfläche platziert und in einer von zwei verschiedenen Methoden montiert wird. Eine Methode davon ist die Verwendung des Schlüsselloch-Steckplatzes für die Wandmontage und das Aufhängen an der Wand in zwei verschiedenen Ausrichtungen oder die Verwendung der drei Montagelöcher und die Montage auf einer DIN-Schiene.
