Renesas Electronics RZ/A-Baureihe Embedded-ARM-Mikroprozessoren

Renesas Embedded-ARM^®-Mikroprozessoren der RZ/A-Baureihe kombinieren eine hohe Leistungsfähigkeit und Benutzerfreundlichkeit mit hohen grafischen Fähigkeiten. Die RZ/A-Baureihe bietet mit proprietären Technologien und dem ARM^®-Ökosystem Lösungen, die in der Zukunft erforderlich sein werden. Das Bauteil verwendet einen parallelen 128-Bit-Speicher-Datenbus mit hoher Bandbreite und unterstützt schnellere Grafiken, eine digitale Audiosignalverarbeitung und Bauteilsteuerung für einen überlegenen Speicher-Durchsatz. Ein einziger MPU der RZ/A-Baureihe unterstützt zusätzlich zu einem Grafik-Frame-Puffer einen vollständigen Software-Stapel von Bibliotheken und einen Betriebssystem- und Applikationscode. Mit einer höheren Leistungsfähigkeit von 1.000 DMIPS bei 400 MHz und einem 6-fachen Durchsatz von 333 MHz-16-Bit-DDR2 sind die RZ/A-MPUS eine ideale Lösung für eine große Auswahl von Applikationen.

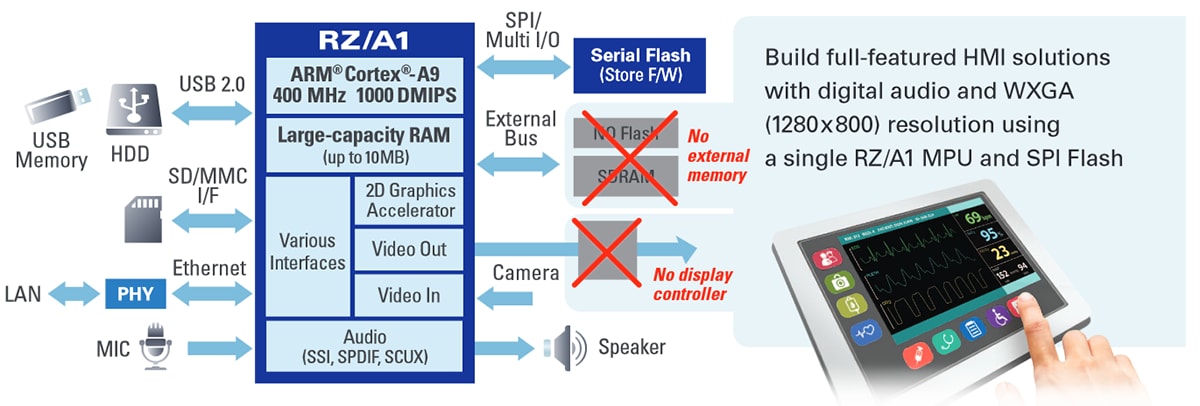

Über eine reduzierte Schaltung und ohne Probleme bei der DDR-Beschaffung bieten die MPUs ein einfacheres PCB-Design und eine reduzierte EMI, was zu kürzeren Markteinführungszeiten führt. Mensch-Maschine-Schnittstellen (HMI) mit hoher Auflösung, embedded Vision und industrielle Echtzeit-Ethernet-Verbindungen werden über zahlreiche ARM^® Cortex^®-A7-, A9-, A15- und R4-basierte Bauteile implementiert. Mit einem On-Chip-SRAM mit bis zu 10 MB ist die RZ/A-Baureihe in der Lage, Grafiken mit WXGA-Auflösung zu puffern, wodurch die Notwendigkeit einer externen SDRAM entfällt. Das Board-Design wird mit den Puffern der WXGA-Funktion zusammen mit der Fähigkeit, Execute-Code-in-Place (XIP) von einem QSPI-Flash auszuführen, vereinfacht.

Merkmale

ARM Cortex^®-A9 Prozessor, der Code bei 1.000 DMIPS ausführen kann.
Mit 10 MBs On-Chip-RAM erübrigt sich die Notwendigkeit für einen externen RAM
Execute-in-Place (XIP) von QSPI-Speicher, der mit drei Schichten von Cache aktiviert wird
Bis zu zwei Kameraeingänge, die für die Vermischung von Video und Grafiken genutzt werden

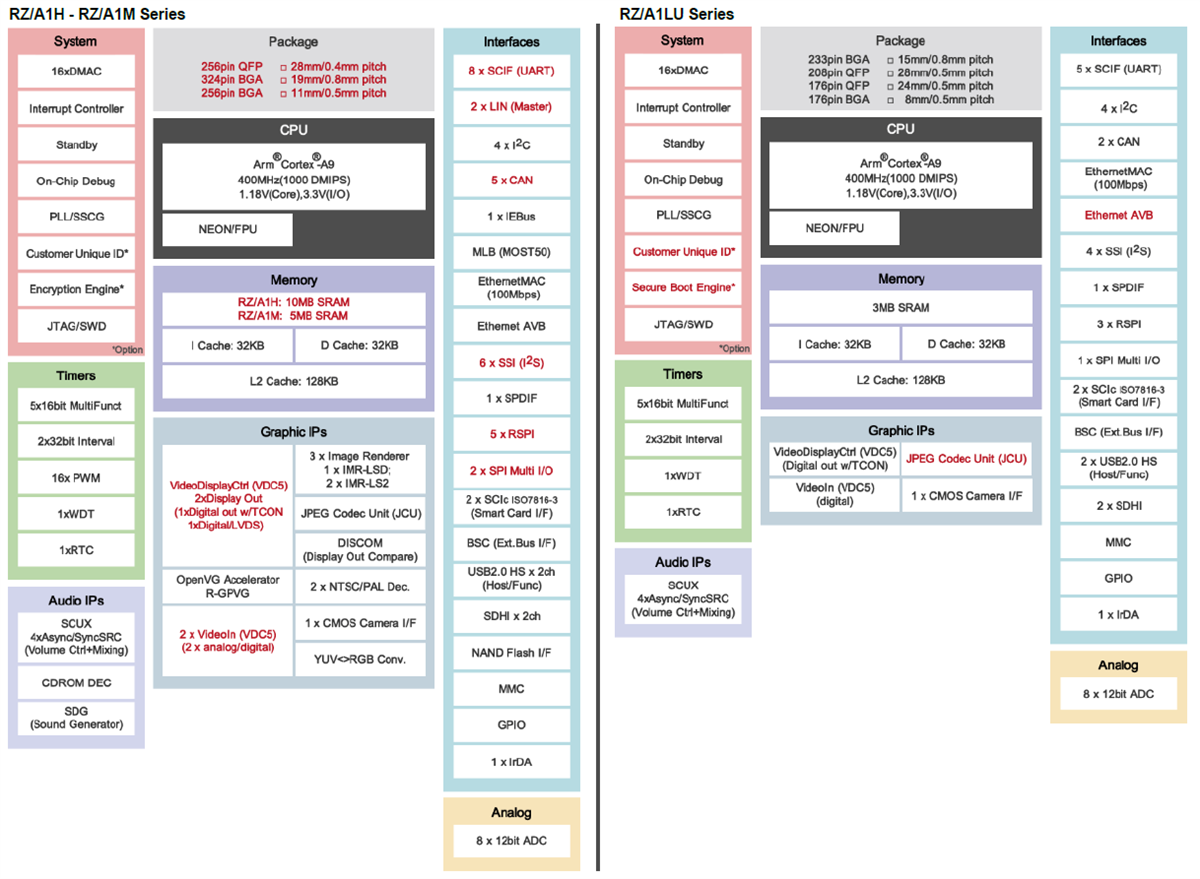

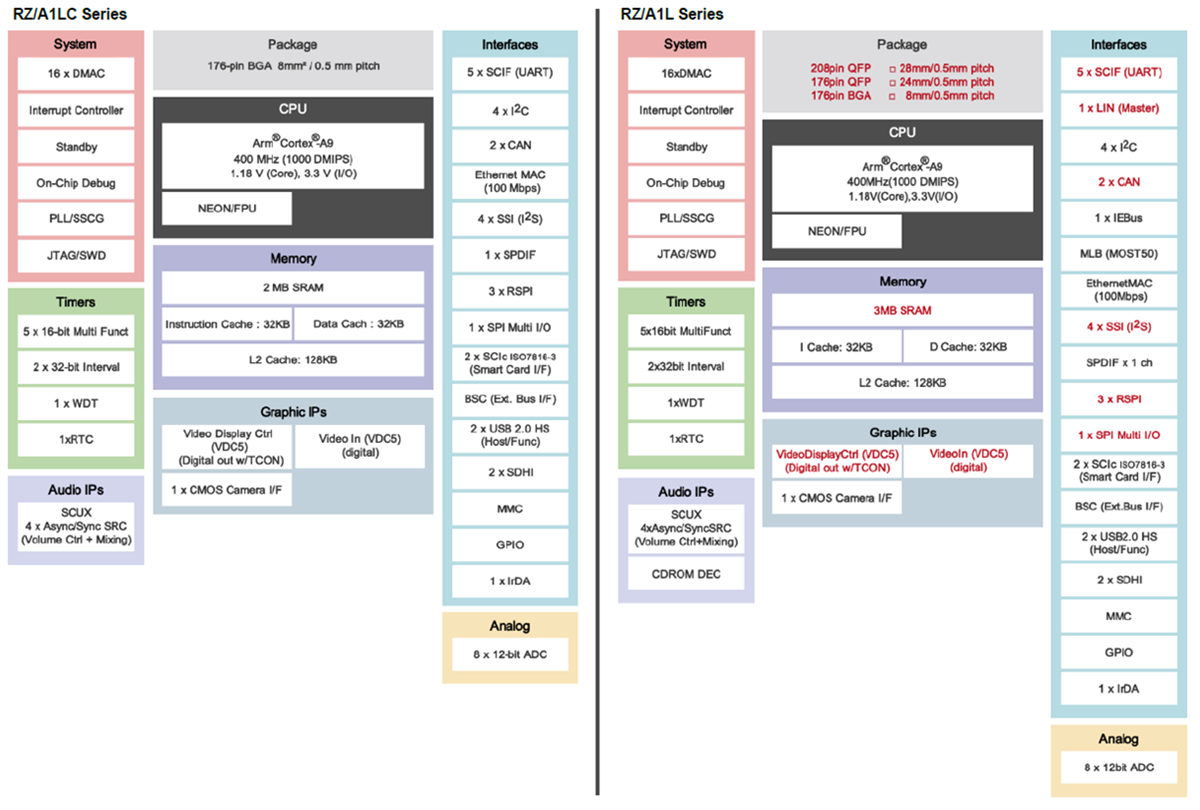

Ein skalierbares Produktangebot mit drei Größen von On-Chip-RAM stehen zur Auswahl: 3 MB (RZ/A1L oder RZ/A1LU), 5 MB (RZ/A1M) und 10 MB (RZ/A1H)

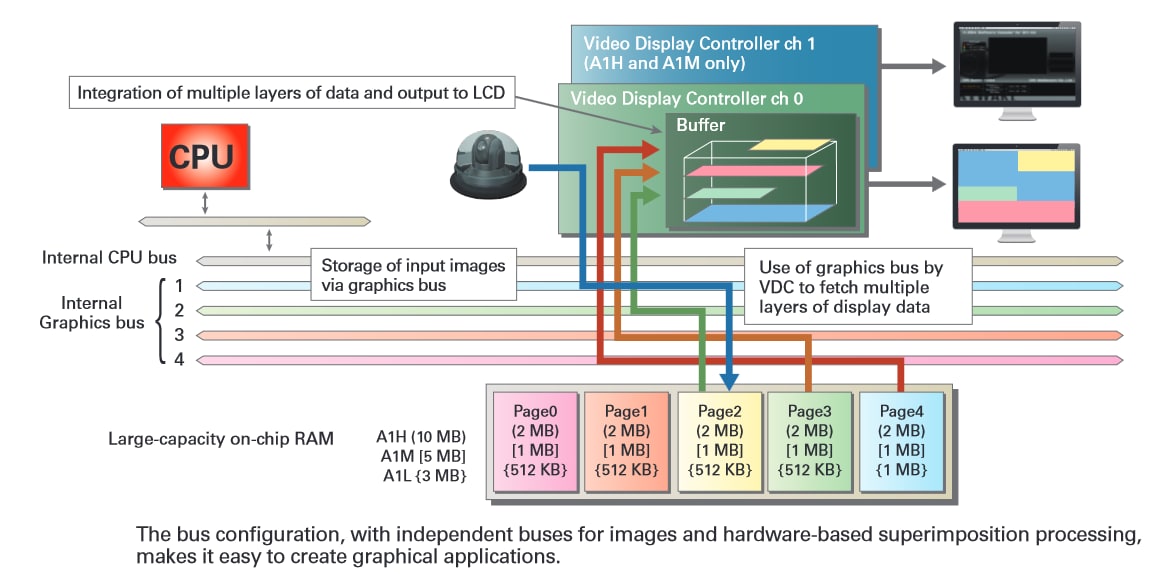

Implementierung von bis zu zwei unabhängigen LCD-Displays mit WXGA-Auflösung (1280x800) für beeindruckende grafische Benutzerschnittstellen
