Renesas Electronics RA8D1 Evaluierungskit

Das Renesas Electronics RA8D1 Evaluierungskit ist für die Evaluierung der RA8D1 Arm® Cortex®-M85-MCUs ausgelegt. Dieses Evaluierungskit arbeitet bei einer Frequenz von 480 MHz und im Bereich von 1,68 V bis 3,6 V. Das Kit besteht aus drei Boards: Dem EK-RA8D1 Board, das den RA8D1 MCU mit einem On-Chip-Grafik-LCD-Controller umfasst, einem MIPI-Grafik-Erweiterungsboard mit einem 4,3-Zoll-TFT-Farb-LCD mit kapazitivem Touch-Overlay und einem Kamera-Erweiterungsboard mit einem CMOS-Bildsensor mit 3M Pixel. Zu den typischen Applikationen gehören Industrie-HMI, Sicherheitszugangspanels, IoT-gateways/hubs, Heimautomatisierungsprodukte, Sicherheitskameras, Sprach-KI, Vision-KI und Thermostate.

Merkmale

  • Ökosystem- und Systemsteuerungszugang
    • USB-Full-Speed-Host und -Bauteil
    • Mehrere 5 V Eingangsquellen
      • USB (Debug, Full-Speed, High-Speed)
      • Externe Stromversorgung
    • SEGGER J-Link® On-Board-Programmierer und Debugger
    • Debug-Modi
      • On-Board-Debug (SWD) über J-Link
      • Debug-out (SWD) über J-Link
      • Debug-in (ETM, SWD und JTAG) über J-Link, Arm Keil® ULINK®, IAR I-jet®, Renesas E2/E2 Lite usw.
    • Benutzer-LEDs und Tasten
      • 3 Benutzer-LEDs (Rot, Blau, Grün)
      • Leistungs-LED (Weiß) zeigt die Verfügbarkeit von geregelter Leistung an
      • Debug-LED (Gelb) zeigt die Debug-Verbindung an
      • 2 Benutzertasten
      • 1 Reset-Taste
    • Beliebte Ökosystem-Erweiterungen
      • MikroElektronika™ mikroBUS Steckverbinder
      • SparkFun® Qwiic®-Steckverbinder (möglicherweise nicht bestückt)
      • 2 x SeeedGrove®-System-Steckverbinder (I2C und analog) (möglicherweise nicht bestückt)
      • 2 Digilent Pmod™ -Steckverbinder (SPI und UART)
      • Arduino®-Steckverbinder (Uno R3)
    • MCU-Boot-Konfiguration
  • Zugriff auf Sonderfunktionen
    • MIPI-DSI und parallele Grafik-Erweiterungsanschlüsse
    • Kamera-Erweiterungsanschluss
    • Ethernet
    • USB-Hochgeschwindigkeits-Host und -Bauteil
    • 64 MB SDRAM
    • 64 MB externer Octo-SPI-Flash
  • Systemeigener MCU-Pin-Zugang
    • R7FA8D1BHECBD MCU
    • 480 MHz, Arm Cortex-M85-Core
    • 2 MB Code-Flash, 1 MB SRAM
    • 224-Pin-BGA-Gehäuse
    • Nativer pin-Zugang
    • DC/DC-Moduskonfiguration
  • MIPI Grafik-Erweiterungsboard
    • 4,5 Zoll hintergrundbeleuchtetes TFT-display, 16,7M Displayfarben
    • Auflösung: 480 x 854 Pixel
    • 2-Spur-MIPI-Schnittstelle
    • Kapazitives Touch-Overlay (I2C)
  • Kamera-Erweiterungsboard
    • Handelsübliches Arducam CMOS OV3640 Kameramodul
    • 0,25 Zoll 3,1 Megapixel Bildsensor
    • QXGA-Auflösung bis zu 15 fps (2048 x 1536 Pixel)
  • Betriebsspannungsbereich: 1,68 V bis 3,6 V

Applikationen

  • Industrie-HMI
  • Sicherheitszugangspanels
  • IoT-Gateways/-Hubs
  • Heimautomatisierungsprodukte
  • Thermostate
  • Kleine Haushaltsgeräte mit Displays
  • Smart-Haushaltsgeräte
  • Sicherheitskameras
  • Sprach-KI
  • Vision-KI

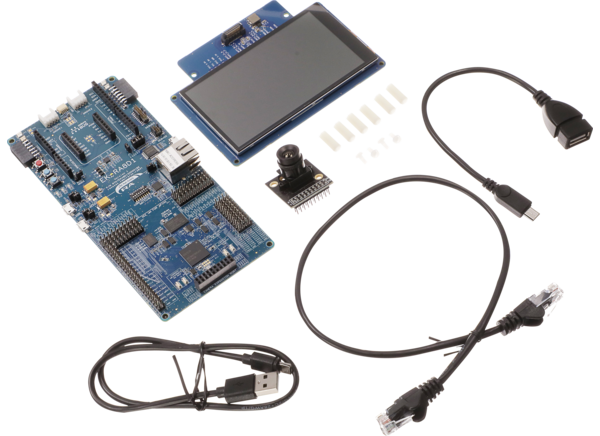

Lieferumfang Kit

  • EK-RA8D1 Board
  • MIPI Grafik-Erweiterungsboard
  • Kamera-Erweiterungsboard
  • Mikro-USB-Gerätekabel (Typ-A-Stecker-zu-Mikro-B-Stecker)
  • Mikro-USB-Hostkabel (Typ-A-Stecker-zu-Mikro-B-Stecker)
  • Ethernet-Patchkabel
  • Montagehardware

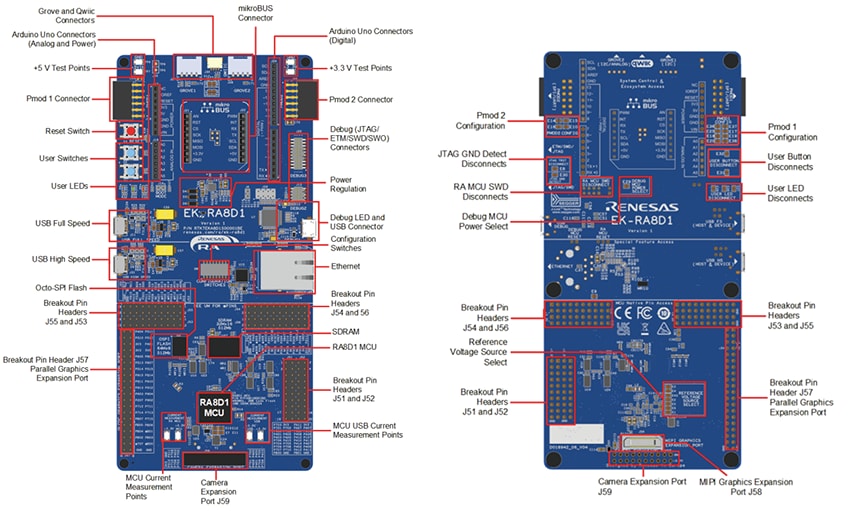

EK-RA8D1 Übersicht

Renesas Electronics RA8D1 Evaluierungskit
