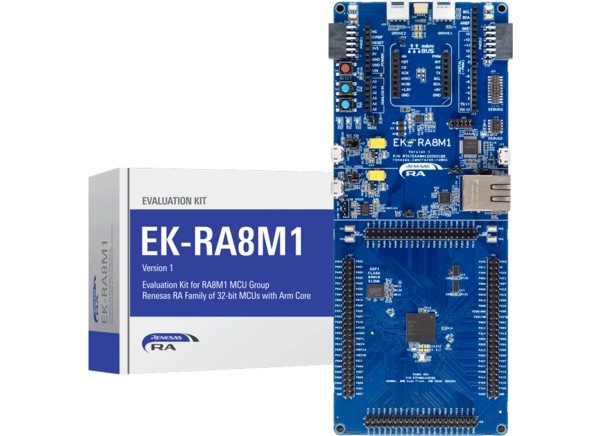

Renesas Electronics EK-RA8M1 RA8M1 Evaluierungskit
Das Renesas Electronics EK-RA8M1 RA8M1 Evaluierungskit ermöglicht Benutzern die mühelose Evaluierung der Funktionen der RA8M1 MCU-Gruppe und die Entwicklung von embedded-Systemapplikationen. Dieses Evaluierungskit verwendet das Flexible Softwarepaket (FSP) des Renesas und die e2-Studio-IDE. Nutzen Sie umfangreiche On-Board-Funktionen und die Auswahl von gängigen Ökosystem-Add-ons, um große Ideen zum Leben zu erwecken.
Merkmale
- Ökosystem- und Systemsteuerungszugang
- USB-Full-Speed-Host und -Bauteil
- Mehrere 5 V Eingangsquellen
- USB (Debug, Full-Speed, High-Speed)
- Externe Stromversorgung
- SEGGER J-LinkTM On-Board-Programmierer und -Debugger
- Debug-Modi
- On-Board-Debug (SWD) — über J-Link
- Debug-out (SWD) — über J-Link
- Debug-in (ETM, SWD&jtag) — über J-Link, ARM Keil® ULINKTM, IAR I-jetTM, Renesas E2/E2 Lite usw.
- Benutzer-LEDs und Tasten
- Drei Benutzer-LEDs (Rot, Blau, Grün)
- Leistungs-LED (weiß), welche die Verfügbarkeit von regulierter Leistung anzeigt
- Debug-LED (gelb) zur Anzeige der Debug-Verbindung
- Zwei Benutzertasten
- Eine Reset-Taste
- Die fünf beliebtesten Ökosystem-Erweiterungen
- MikroElektronika™ mikroBUS-Steckverbinder
- SparkFun® Qwiic®-Steckverbinder
- Zwei SeeedGrove®-System-Steckverbinder (I2C und Analog)
- Zwei Digilent Pmod™-Steckverbinder (SPI und UART)
- Arduino™-Steckverbinder (Uno R3)
- MCU-Boot-Konfiguration
- Zugriff auf Sonderfunktionen
- Ethernet
- USB-Hochgeschwindigkeits-Host und -Bauteil
- 64 MB Externer octo-SPI-Flash
- CAN-FD-PHY
- Nativer MCU-pin-Zugang
- R7FA8M1AHECBD MCU
- 480 MHz, Arm® Cortex®-M85-core
- 2 MB code-Flash, 1 MB SRAM
- 224 PINS, BGA-Gehäuse
- Nativer pin-Zugang
- MCU- und USB-Strommessung
- DC/DC-Moduskonfiguration
Lieferumfang Kit
- EK-RA8M1 Board
- Mikro-USB-Gerätekabel (Typ-A-Stecker-zu-Mikro-B-Stecker)
- Mikro-USB-host-Kabel (Typ-A-Stecker-zu-Mikro-B-Stecker)
- Ethernet-Patchkabel
Weitere Ressourcen
- Kurzanleitung
- Benutzerhandbuch
- Design-Paket
- Beispiel Projektbündel
- Beispielcode
- Flexibles Softwarepaket (FSP)
- Renesas Flash-Programmierer (Programmierungs-GUI)
- SEGGER™ J-Link™ Software- und Dokumentationspaket
- Applikationshinweis: Evaluierungskit für die RA8M1 Mikrocontroller-Gruppe
- Anwendungshinweis: Einspritzen von Klartext-Benutzertasten

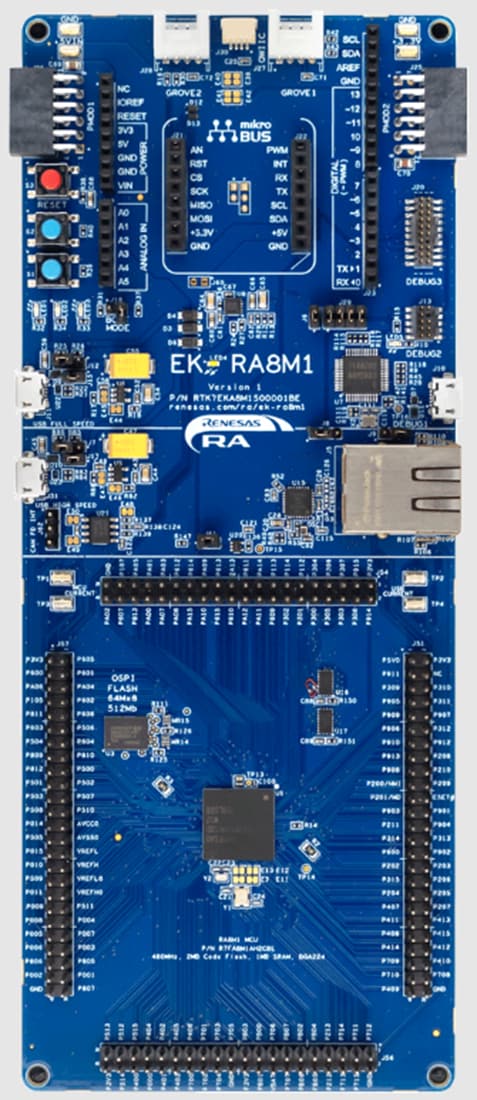

Board-Layout
Verwandtes Produkt
Renesas Electronics RA8M1 Arm® Cortex®-M85-Mikrocontroller
MCUs, die auf dem Arm® Cortex®-M85-Core mit Helium für rechenintensive DSP- und KI/ML-Aufgaben basieren.
Verwandte Boards
Renesas Electronics Evaluierungsboards RA8T1
Für Motorsteuerungsapplikationen ausgelegt und verfügt über den MCU RA8T1.
Veröffentlichungsdatum: 2023-10-31
| Aktualisiert: 2024-01-29
