Renesas Electronics EK-RA2E2 Evaluierungskit

Mit dem EK-RA2E2 Evaluierungskit von Renesas Electronics können Anwender die Funktionen der RA2E2 MCUs testen. Der EK-RA2E2 entwickelt in Verbindung mit dem Flexible Software Package (FSP) von Renesas und der e2 studio IDE Embedded-System-Anwendungen. Das Evaluierungskit EK-RA2E2 von Renesas Electronics verfügt über umfangreiche Onboard-Funktionen, die mit einer Auswahl beliebter Ökosystem-Add-ons genutzt werden können.

Merkmale

  • Nativer MCU-Pin-Zugang
    • R7FA2E2A72DNK MCU
    • ARM Cortex-M23-48-MHz-Core
    • 62KB Code Flash, 8KB SRAM
    • 24 Pins, HWQFN-Gehäuse
    • Nativer Pin-Zugang über Prototyp-freundliche Stiftleisten
    • MCU-Strommesspunkte
  • Ökosystem- und Systemsteuerungszugang
    • Mehrere 5-V-Eingangsquellen
      • USB (Debug)
      • Externe Stromversorgung
    • Debug-Modi
      • On-Board-Debug (SWD)
      • Debug-In (ETM, SWD und JTAG)
      • Debug-Out (SWD)
    • Benutzer-LEDs und -Tasten
      • Drei Benutzer-LEDs (Rot, Blau, Grün)
      • Leistungs-LED (weiß), welche die Verfügbarkeit von regulierter Leistung anzeigt
      • Debug-LED (gelb) zur Anzeige der Debug-Verbindung
      • Zwei Benutzertasten
      • Eine Reset-Taste
    • Die fünf gängisten Ökosystem-Erweiterungen
      • MikroElektronika™ mikroBUS-Steckverbinder
      • SparkFun® Qwiic®-Steckverbinder
      • Zwei SeeedGrove® Systemverbinder (I2C und analog)
      • Zwei Digilent Pmod™-Steckverbinder (SPI und UART)
      • Arduino™-Steckverbinder (Uno R3)
    • MCU-Boot-Konfiguration

Lieferumfang Kit

  • EK-RA2E2-Board
  • Mikro-USB-Gerätekabel (Typ-A-Stecker-zu-Mikro-B-Stecker)

Erforderliche Ausrüstung

  • Softwareanforderungen.
    • Windows® 10-Betriebssystem
    • SEGGER J-Link ® Serielle USB-Treiber
    • SEGGER J-Link-Real-Time Transfer (RTT)-Viewer, virtuelle Terminal-Emulationsapplikation
  • Hardwareanforderungen.
    • EK-RA2E2-Board
    • Micro-USB-Bauteil-Kabel
    • Ein PC mit mindestens einem USB-Anschluss

Dazugehörige Produkte

Renesas Electronics RA2E2 32-Bit-Mikrocontroller-Gruppe

Bietet eine erstklassige Leistung mit einem ARM Cortex-M23-Core, der auf der Armv8-M-Architektur basiert.

Learn Moreüber Renesas Electronics RA2E2 32-Bit-Mikrocontroller-Gruppe View Productsverwandt mit Renesas Electronics RA2E2 32-Bit-Mikrocontroller-Gruppe

Renesas Electronics RA-Produktfamilie Mikrocontroller-Evaluierungskits

Demonstrations- und Development Tools auf Basis der ARM® Cortex®-Mikrocontroller der RA-Baureihe.

Learn Moreüber Renesas Electronics RA-Produktfamilie Mikrocontroller-Evaluierungskits View Productsverwandt mit Renesas Electronics RA-Produktfamilie Mikrocontroller-Evaluierungskits

Weitere Ressourcen

Übersicht

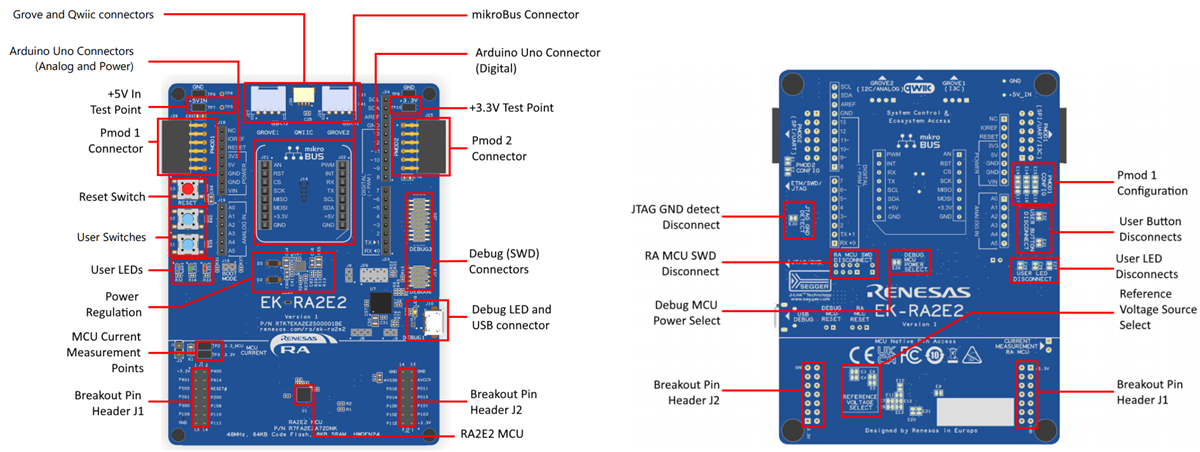

Renesas Electronics EK-RA2E2 Evaluierungskit

Blockdiagramm

Blockdiagramm - Renesas Electronics EK-RA2E2 Evaluierungskit
Veröffentlichungsdatum: 2021-10-11 | Aktualisiert: 2022-03-11
