Qorvo QPA1008 Treiberverstärker mit variabler Gain
Qorvo QPA1008 Treiberverstärker mit variabler Gain bieten zwei Stufen im S-Band und sind in einem QFN-Gehäuse von 5 mm x 5 mm untergebracht. Der QPA1008 wird in einem Bereich von 2,7 GHz bis 3,8 GHz betrieben und liefert eine P1dB-Ausgangsleistung von 31 dBm mit einer erheblichen Signalgain von 26 dB und einer PAE von mehr als 30 %.
Die QPA1008 Treiberverstärker mit variabler Gain von Qorvo verfügen über einen 30-dB-Dämpfer am Eingang und einen einfachen, resistiv gekoppelten (~ -20-dB-Kopplung) Leistungsabtastdetektor am Ausgang. Das Bauteil bietet einen schnellen Vorspannungssteuerungsschalter für ein schnelles Ein- und Ausschalten.
Merkmale
- Frequenzbereich: 2,7 GHz bis 3,8 GHz
- Kleinsignal-Gain: 28 dB
- Eingaberücklaufverlust: > 16 dB
- Ausgaberücklaufdämpfung: 15 dB
- Dämpfungsbereich: 32 dB
- 31dBm P1dB
- Großsignal-Gain: 26 dB
- P1dB-PAE: 35 %
- Vorspannungsschaltgeschwindigkeit: 20 ns
- VCC = 6 V, ICQ = 400 mA Vorspannung
- Gehäuseabmessungen: 5,0 mm x 5,0 mm x 0,82 mm
Applikationen
- Kommerzielle und militärische Radaranlagen
- Kommunikation
- Prüf- und Messgeräte

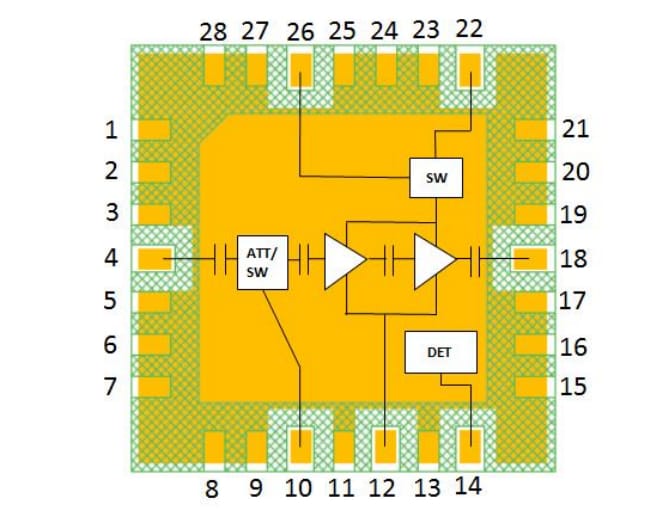

Funktionales Blockdiagramm
