Qorvo QPA0524 5-W-GaN-Leistungsverstärker
Die 5-W-GaN-Leistungsverstärker QPA0524 von Qorvo sind leistungsstarke Ku-Band-MMIC-Verstärker, die mit dem 0,15- µm-GaN-on-SiC-Verfahren (QGaN15) von Qorvo hergestellt werden. Der QPA0524 von Qorvo ist auf den Frequenzbereich von 24,25 GHz bis 26,5 GHz für 5G- und Satcom-Bänder ausgerichtet. Diese Bauteile liefern eine lineare Leistung von 400 mW mit ACPR von -30 dBc bei 802.11ac 160 MHz MSC9. Die Verstärker QPA0524 können eine Ausgangsleistung von bis zu 5 W mit einer Kleinsignalverstärkung von 35 dB und einem leistungsverstärkenden Wirkungsgrad von 23 % liefern.
Zur Vereinfachung der Systemintegration ist der QPA0524 vollständig auf 50 Ω abgestimmt und verfügt über DC-geerdete I/O-Anschlüsse für eine optimale ESD-Leistung. Die Bauteile sind zu 100 % DC- und HF-getestet, um die Einhaltung der elektrischen Spezifikationen zu gewährleisten. Der QPA0524 von Qorvo unterstützt lineare 5G-Linearstrom-, Kommunikations- und Radarapplikationen in kommerziellen und militärischen Märkten.
Merkmale
- 24,25 GHz bis 26,5 GHz Frequenzbereich
- 26 dBm lineare Ausgangsleistung (POUT)
- -30 dBc ACPR (POUT = 26 dBm, 802.11ac)
- 37 dBm POUT [Eingangsleistung (PIN) = 20 dBm]
- 23 % Leistungswirkungsgrad (PAE) (PIN = 20 dBm)
- 23 dBm Kleinsignalverstärkung
- 1.800 mA maximaler Drainstrom gesamt
- 31 W maximale Verlustleistung
- Vorspannung
- VD = 20 V
- IDQ = 126 mA
- VG = -2,2 V typischer Bereich
- 5,00 mmm x 5,50 mmm x 1,63 mmm Gehäuse -Abmessungen
- -40 °C bis +85 °C Betriebstemperaturbereich
- Bleifrei und RoHS-konform
Applikationen
- 5 G
- Satellitenkommunikationssysteme
- Radar

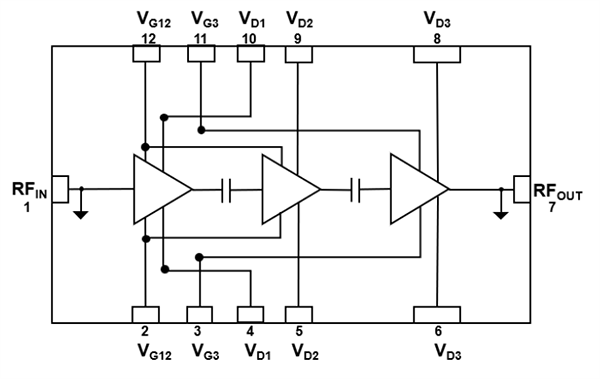

Funktionales Blockdiagramm
