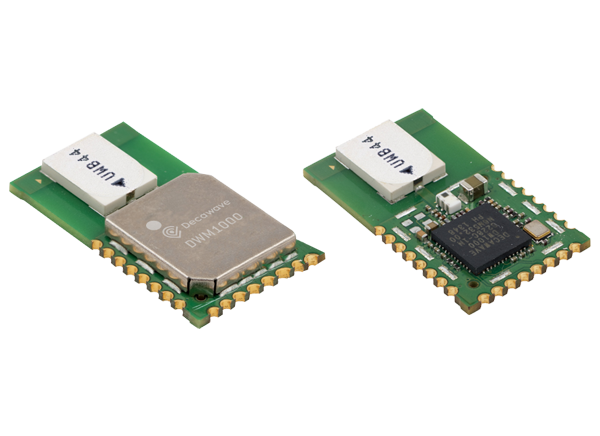

Qorvo DWM1000 Modul
Das DWM1000-Modul von Qorvo basiert auf dem UWB-Transceiver-IC (Ultra-Breitband, UWB) DW1000. Das Modul enthält eine Antenne, alle HF-Schaltungen, ein Energiemanagement und eine Taktschaltung. Das DWM1000 von Qorvo wird in Zwei-Wege-Entfernungsmessungs- oder TDOA-Ortungssystemen zur Lokalisierung von Assets mit einer Genauigkeit von 10 cm verwendet und unterstützt Datenraten von bis zu 6,8 MBit/s.
Merkmale
- IEEE 802.15.4-2011 UWB-konform
- Unterstützt vier HF-Bänder von 3,5 GHz bis 6,5 GHz
- Programmierbare Sender-Ausgangsleistung
- Vollständig kohärenter Empfänger für maximale Reichweite und Genauigkeit
- Für FCC- und ETSI-UWB-Spektralmasken ausgelegt
- Versorgungsspannung: 2,8 V bis 3,6 V
- Geringer Stromverbrauch
- Datenraten von 110 kBit/s, 850 kBit/s, 6,8 MBit/s
- Maximale Paketlänge von 1023 Bytes für Applikationen mit hohem Datendurchsatz
- Integrierte MAC-Unterstützungsfunktionen
- Unterstützt Zwei-Wege-Entfernungsmessung und TDOA
- SPI-Schnittstelle zum Host-Prozessor
- 24-poliges Gehäuse von 23 mm x 13 mm x 2,9 mm mit Seitenkastellierungen
Applikationen
- Präzisions-Echtzeit-Ortungssysteme (RTLS) mit Zwei-Wege-Entfernungsmessungs- oder TDOA-Schemata
- Standortbezogene drahtlose Sensornetzwerke (WSNs)

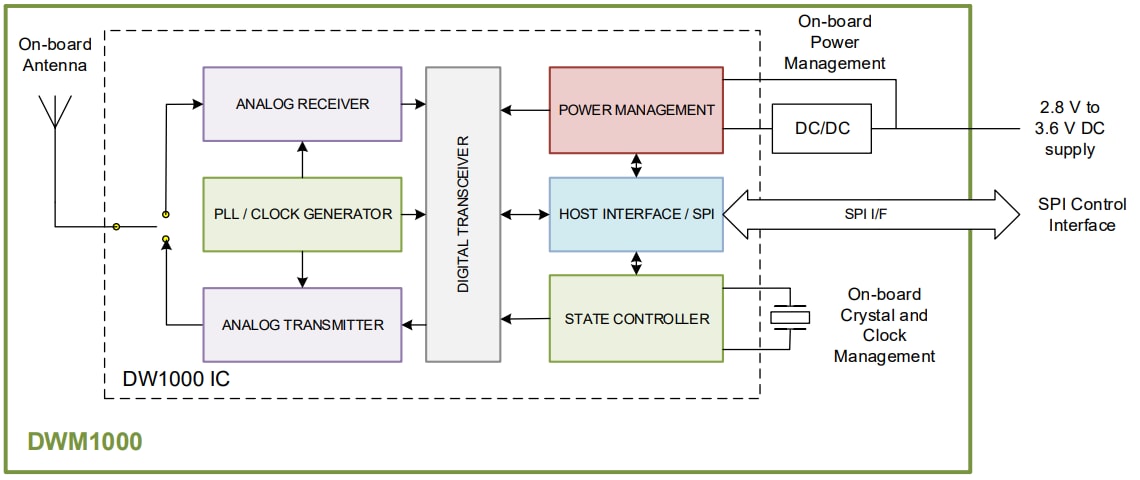

Blockdiagramm
