onsemi NL37WZ04 Dreifach-Wechselrichter-Logic-Gates
Die NL37WZ04 Dreifach-Wechselrichter-Logic-Gates von onsemi sind leistungsstarke Dreifach-Wechselrichter, die mit 1,65 V bis 5,5 V betrieben werden. TTL-kompatible Eingänge mit hoher Impedanz reduzieren die Strombelastung zu Eingangstreibern erheblich, während TTL-kompatible Ausgänge eine verbesserte Schaltrauschleistung bieten. Diese Bauteile bieten schnelle Schaltgeschwindigkeiten und einen geringen Stromverbrauch.
Merkmale
- Für den Betrieb mit 1,65 V bis 5,5 V VCC konzipiert
- 2,3 ns tPD bei VCC = 5 V (typisch)
- Ein-/Ausgangs-Überspannungstoleranz bis zu 5,5 V
- IOFF unterstützt einen teilweisen Abschaltschutz
- 24 mA Quelle/Senke bei 3,0 V
- ±100 mA Latch-Up-Leistung
- -55 °C bis +125 °C Betriebstemperaturbereich
- Erhältlich in US8-, UDFN8- und UQFN8-Gehäusen
- Chip-Komplexität <100 FETs
- Feuchteempfindlichkeit (MSL) 1
- UL 94V-0 Brennbarkeitsklasse
- -Q-Suffix für Fahrzeuganwendungen und andere Applikationen mit besonderen Platz- und Steueränderungsanforderungen, AEC-Q100-qualifiziert und PPAP-fähig
- Bleifrei, Halogenfrei / BFR-frei und RoHS-konform
Applikationen
- Signalkonditionierung
- Pegelverschiebung
- Digitale Logikschaltungen
- Steuerungssysteme
- Oszillatorschaltungen
- Leistungsmanagement
- Signalisolierung
Logiksymbol

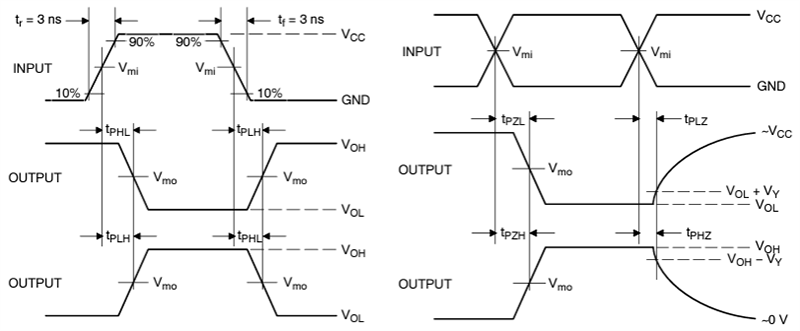

Schaltwellenformen
