onsemi NL27WZ08 Dual-AND-Logic-Gates mit 2 Eingängen
Die NL27WZ08 Dual-AND-Logic-Gates mit 2 Eingängen von onsemi sind leistungsstarke Gates, die mit 1,65 V bis 5,5 V in einem Temperaturbereich von -55°C bis +125°C betrieben werden. Diese Bauteile bieten statische Versorgungsströme von nahezu Null, die den Systemleistungsanforderungen erheblich reduzieren. Die Zuverlässigkeit und der Wirkungsgrad des NL27WZ08 von onsemi bei der Handhabung von digitalen Logikaufgaben machen dieses Bauteil zu einer grundlegenden Komponente in verschiedenen elektronischen Designs.
Merkmale
- Für den Betrieb mit 1,65 V bis 5,5 V VCC konzipiert
- 2,5 ns tPD bei VCC = 5 V (typisch)
- Ein-/Ausgangs-Überspannungstoleranz bis zu 5,5 V
- IOFF unterstützt einen teilweisen Abschaltschutz
- 24 mA Quelle/Senke bei 3,0 V
- ±100 mA Latch-Up-Leistung
- -55 °C bis +125 °C Betriebstemperaturbereich
- Erhältlich in US8-, UDFN8- und UQFN8-Gehäusen
- Chip-Komplexität <100 FETs
- Statischer Versorgungsstrom von nahezu Null reduziert die Systemleistungsanforderungen erheblich
- Feuchteempfindlichkeit (MSL) 1
- UL 94V-0 Brennbarkeitsklasse
- -Q-Suffix für Fahrzeuganwendungen und andere Applikationen mit besonderen Platz- und Steueränderungsanforderungen, AEC-Q100-qualifiziert und PPAP-fähig
- Bleifrei, Halogenfrei / BFR-frei und RoHS-konform
Applikationen
- Grundlegende Logikvorgänge
- Datenverarbeitung
- Steuerungssysteme
- Arithmetische Schaltungen
- Signalkonditionierung
- Zustandsmaschinen
- Sensor Applikationen
- Logik-Netzwerke
- Datenübertragung
Logiksymbol

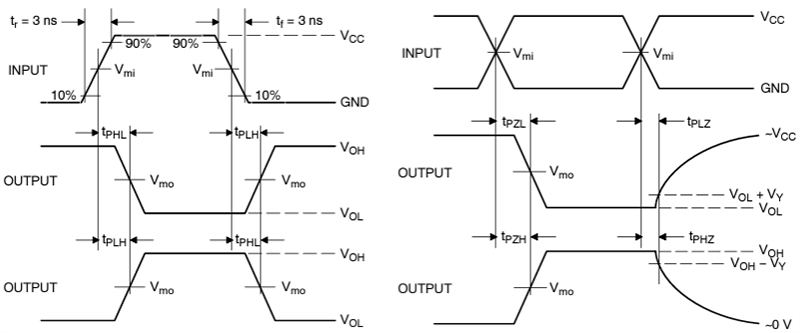

Schaltwellenformen
Veröffentlichungsdatum: 2024-10-25
| Aktualisiert: 2024-11-13
