onsemi FSA1153 USB-Typ-C-Audio-/UART-Analogschalter
Der onsemi FSA1153 USB-Typ-C-Audio-/UART-Analogschalter ist ein bidirektionaler, schneller USB 2.0 Typ-C-Audio- und UART-Analogschalter mit Überspannungsschutz (OVP). Der FSA1153 Schalter ist als Double-Pole-Triple-Throw-Schalter (DP3T) konfiguriert und schützt den USB-2.0-Anschluss des Typs C vor Beschädigung durch Hochspannung. Der FSA1153 verfügt über eine anschlussseitige OVP-Funktion an den USB 2.0-Datenpins und schaltet den entsprechenden Schalter aus, sobald der Spannungspegel an DN_L oder DP_R Pin über der OV-Schwelle liegt und bis zu 20,5 V hält.
Der FSA1153-USB-Typ-C-Audio / UART-Analogschalter wird in einem kompakten Wafer-Level-Scale-Package (WLCSP) mit 12 Bumps angeboten, das sich ideal für Applikationen mit geringem Platzbedarf eignet. Dieses Bauelement ist RoHS-konform und bleifrei.
Merkmale
- DP3T USB Typ-C Audio- und UART-Analogschalter
- VDD: 2,7 V bis 5,5 V
- ICC: 30µA typ.
- USB-Schalter 3dB Bandbreite (Sdd21): 1 GHz
- Audio-Schalter negative Rail-Fähigkeit: -3 V bis +3 V
- Audio-Pfad RON= 1Ω (typ.) bei 3,3V
- Audio-Pfad THD+N = −110dB; 1 VRMS , 32ΩLoad; F = 20 Hz bis 20 kHz bei A-gewichtetem Filter
- UART-Schalter RON : 5 Ω (typ.) bei 3,3 V
- UART Signalbereich: 0 V bis 4,4 V
- Langsame Einschaltfunktion auf MIC und AGND-Schalter
- Hohe Störspannungsunterdrückung
- 20,5V Überspannungsschutz auf DN_L/DP_R
- Überspannungsschutz auf DN_L/DP_R 20,5V (IEC 61000−4−5)
- Gehäuseausführung: WLCSP-12
- Gehäuseabmessungen: 1,41 mm x 1,575 mm x 0,599 mm
- Bleifrei, halogenfrei und RoHS-konform
Applikationen
- Smartphones
- Tablets
- Notebook-PCs
- Mediaplayer

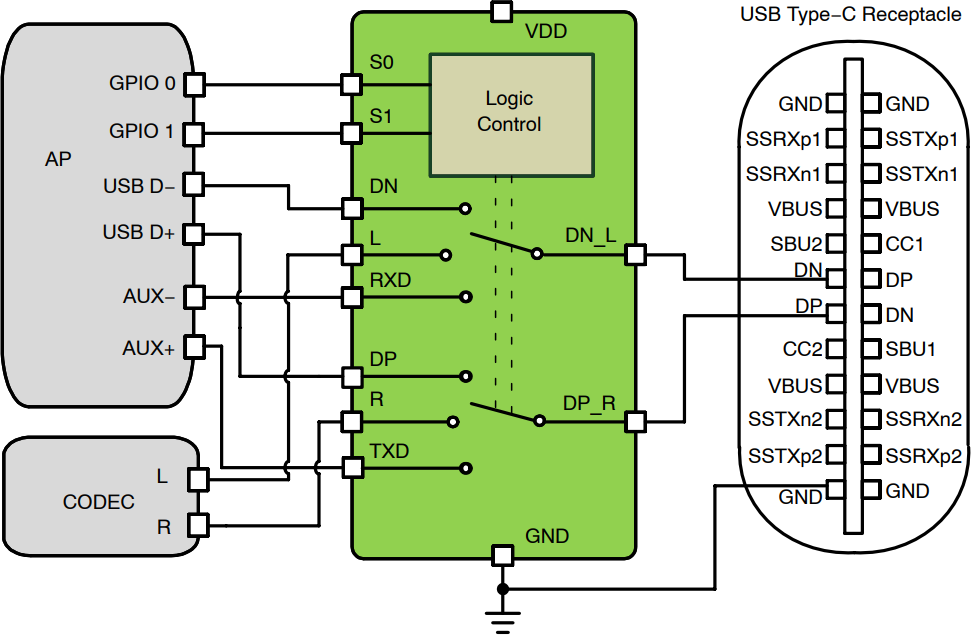

Typische Applikation
