onsemi FPF2895V Strombegrenzungs-Lastschalter
Der FPF2895V 28-V-Strombegrenzungs-Lastschalter mit 5 A von onsemi verfügt über einen Überstromschutz (OCP), Überspannungsschutz (OVP) und eine echte Rückstromsperre (TRCB) zum Schutz des Systems. Der FPF2895V Schalter verfügt über einen niedrigen Einschaltwiderstand von 27 m (typisch) mit WL-CSP und kann über einen Eingangsspannungsbereich von 4 V bis 22 V betrieben werden.
Der FPF2895V unterstützt eine Strombegrenzungsgenauigkeit von ±15 %, einen Überstrombereich von 500 mA bis 2 A und eine Strombegrenzungsgenauigkeit von ±10 %. Darüber hinaus verfügt das Bauteil über einen Überstrombereich von 2 A bis 5 A mit flexiblen Betriebsabläufen, wie z. B. wählbarem OVP, wählbarer ON-Polarität und wählbarem OCP-Verhalten, die entsprechend den Systemanforderungen optimiert werden können.
Merkmale
- AEC-Q100-qualifiziert (Klasse 2)
- Kapazität: 28 V/5 A
- Großer Eingangsspannungsbereich: 4 V ~ 22 V
- Extrem niedriger Einschaltwiderstand
- 27 mΩ bei 5 V und 25 °C
- Anpassbare Strombegrenzung mit externem RSET
- 500mA ~ 5A
- Wählbare OVLO mit OV1- und OV2-Logikeingang
- 5.95V ± 50mV
- 10V ± 100mV
- 16.8V ± 300mV
- 23V ± 460mV
- Wählbare ON-Polarität
- Wählbares Überstromverhalten
- Automatischer Neustartmodus
- Stromquellenmodus
- Echte Rückstromsperre
- Thermische Abschaltung
- FLAGB-Ausgang für Open-Drain-Fehler
- UL60950-1 und IEC 60950-1 Zertifizierung Ladung von 5 A (max.)
- Robuste ESD-Beständigkeit
- 2 kV HBM und 1 kV CDM
- ±15 kV Luftentladung und ±8 kV Kontaktentladung gemäß IEC 61000-4-2
Applikationen
- Laptop, Desktop-Computer und Monitor
- Leistungszubehör
- Automotive

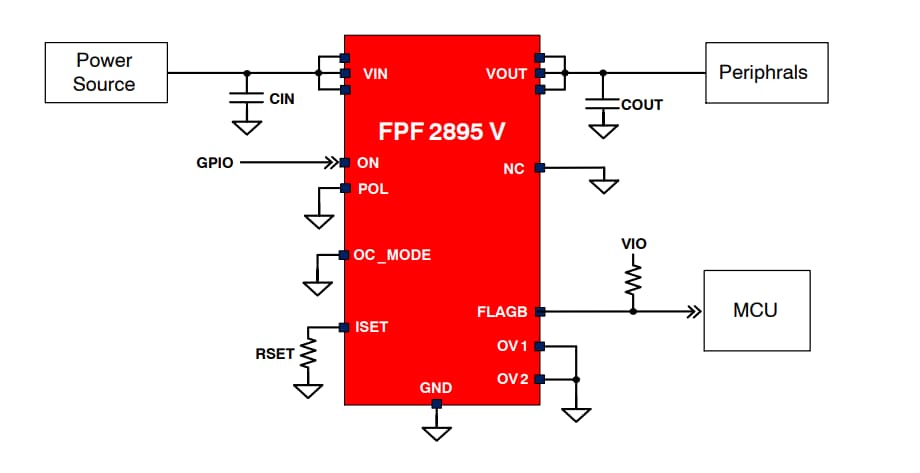

Typische Applikation
Funktionales Blockdiagramm
