Omron Electronics G9EK-1-E DC-Leistungsrelais
Omron Electronics G9EK-1-E DC-Leistungsrelais sind gaslose Hochleistungsrelais mit hoher Kapazität, die für das bidirektionale Schalten von 200 A bei 500 VDC ausgelegt sind, was über der maximalen Nennleistung von 120 A des Standardmodells liegt. Die Nennleistung von 200 A eliminierte die Notwendigkeit für mehrere Schaltkomponenten, um zwischen Durchlass- und Rückstrom zu wechseln. Der G9EK-1-E von Omron ist eine stromsparende (3 W Stromverbrauch der Spule) und kostengünstige Lösung für Anwendungen zur DC-Trennung. Diese DC-Leistungsrelais bieten hohe Stoß- und Vibrationseigenschaften sowie die kosteneffizienten Vorteile hermetisch abgedichteter Schaltvorgänger.
Merkmale
- 200 A bei 500 VDC (mindestens 10 Schaltvorgänge)
- Geeignet für das Schalten von DC-Lasten mit hoher Kapazität
- Stoß- und Vibrationsfestigkeit gem. Automobilstandard
- Bidirektionale Schaltung mit Lichtbogenunterbrechung
- Macht den Einsatz von zwei Relais bei DC-Durchlass- bzw. Sperrströmen überflüssig
- Schnelles Löschen des Lichtbogens ermöglicht ein sichereres Schalten von hohen DC-Spannungslasten
- Kompaktes Relais mit den Abmessungen 64,2 mm x 86 mm x 47,7 mm (HxBxL), das 1.000 A bei maximal 400 VDC schalten kann
- Niedriger Stromverbrauch
- Stromverbrauch der Spule: 3 W
- Reduziert von 6 W auf 11 W (typ.) in derselben Relaisklasse
Applikationen
- Ladegeräte für Elektrofahrzeuge (EV)
- Energiespeichersysteme – Gewerbliche und industrielle Photovoltaik-Wechselrichter
- Energiekonditionierungssysteme
- V2X-Ladegeräte
- Hochspannungsdesigns
- Fahrerlose Transportfahrzeuge (AGVs) und autonome mobile Roboter (AMRs)
Weitere Ressourcen
Zielanwendungen

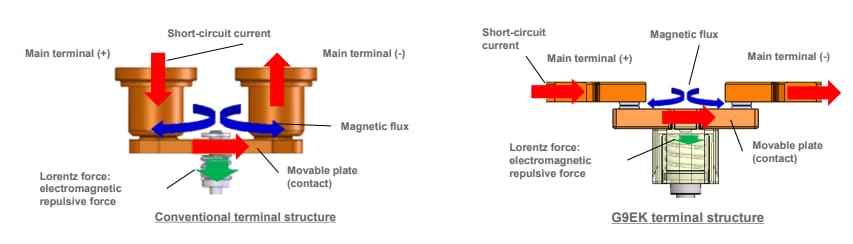

Kurzschlussfestigkeit
Abmessungen (mm)
Verwandte Relais
Omron Electronics G9EK-1 Hochleistungs-DC-Relais
UL-zertifizierte SPST-Hochleistungsrelais für kostengünstige DC-Trennapplikationen.
