Omron Electronics D2EW-R Versiegelte Schalter mit integrierten Widerständen
Die versiegelten Ultra-Subminiatur-Basisschalter D2EW-R mit integrierten Widerständen von Omron Electronics erkennen vier verschiedene Zustände in einer Schaltung: AUS, EIN, Kurzschluss und getrennt. Der EIN-/AUS-Zustand zeigt an, ob die Schaltung geschlossen oder geöffnet ist. Der Kurzschlusszustand zeigt eine direkte Verbindung zwischen zwei Punkten in der Schaltung an. Der Trennzustand deutet auf eine Unterbrechung in der Schaltung oder eine fehlerhafte Verbindung hin. Durch die Überwachung dieser Zustände können Ingenieure etwaige Probleme mit der Geräteschaltung erkennen und beheben.
Diese Schalter mit integrierten Widerständen von Omron basieren auf dem D2EW, der eine kleine Größe und hebellosen Mehrwinkelbetrieb ermöglicht. Der D2EW-R ist IP67-eingestuft gegen Wasser und Staub und für Sicherheits applikationen ausgelegt, einschließlich Smart Meter-Abdeckungen, Diebstahlschutz-Abdeckungen, Sicherheitsboxen und automatischen Verriegelungssystemen. Diese Schalter bieten auch eine Ausfalldiagnose in Bauteilen für die Fabrikautomatisierung, einschließlich der Erkennung unregelmäßiger Zustände wie Drahttrennung und Schalterausfall mit Remote-Erkennungsfunktionen.
Merkmale
- Erkennt vier verschiedene Zustände in einer Schaltung
- Ausschalt-
- Anschalt-
- Schutz vor Kurzschluss
- Getrennt
- Der Mehrwinkelbetrieb erhöht die Flexibilität beim Gerätedesign
- Extrem kleine Größe – dieselbe Umrissgröße wie die D2GW -Baureihe (8,3 mm x 7,0 mm x 5,3 mm)
- Der Aufbau sorgt für hohe Kontaktzuverlässigkeit und leisen Betrieb
- IP67-Schutzart für Applikationen, die Spritzwasser oder Staub ausgesetzt sind
Applikationen
- Sicherheit
- Smart Meter-Abdeckungen
- Diebstahlschutz-Abdeckungen
- Sicherheitsboxen
- Automatische Verriegelungssysteme
- Fabrikautomatisierung
- Ausfalldiagnose
- Fernüberwachung
Technische Daten
- Widerstände
- 5 VDC bis 18 VDC Nennspannung
- R1
- Widerstandswert
- 5110 Ω (Widerstand 1)
- 1620 Ω (Widerstand 2)
- Ausgangwiderstand
- 6730 Ω ±4 % (FP-OP)
- 1620 Ω ±4 % (OP-TTP)
- Widerstandswert
- R5
- Widerstandswert
- 3920 Ω (Widerstand 1)
- 511 Ω (Widerstand 2)
- Ausgangwiderstand
- 3920 Ω ±4 % (FP-OP)
- 452 Ω ±4 % (OP-TTP)
- Widerstandswert
- Schalter
- 30mm/s bis 500mm/s zulässige Betriebsgeschwindigkeit (Pin-Plunger-Modelle)
- 30 Operationen/Minute, elektrische und mechanische zulässige Betriebsfrequenz
- 10 Hz bis 55 Hz Frequenzbereich
- 300 m/s bis 1000 m/s maximale Stoßfestigkeit
- 300.000 Operationen (bei 30 Operationen/Minute) Haltbarkeit
- -40 °C bis +85 °C Betriebstemperaturbereich

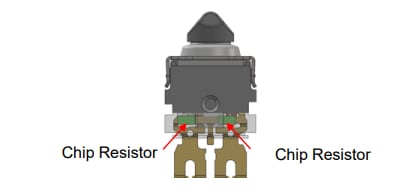

Eingebaute Chip-Widerstände
Zulässige Betriebsgeometrien
Widerstandsschaltung – Diagramm
Verwandte Schalter
Omron Electronics D2EW Abgedichtete Ultra-Subminiatur-Basisschalter
Umfasst Varianten mit normalerweise geöffnetem oder normalerweise geschlossenem Betrieb und Löt- oder Press-fit Anschlüssen.
