NXP Semiconductors RDDRONE-T1ADAPT Ethernet-Medienkonverter
Der NXP Semiconductors RDDRONE-T1ADAPT Ethernet-Medienkonverter ist für Drohnen, Rover, die mobile Robotik und Fahrzeuganwendungen ausgelegt. Der RDDRONE-T1ADAPT Ethernet-Medienkonverter setzt vom Automotive-2-Draht-Ethernet (100BASE-T1) auf das Fast-Ethernet (100BASE-TX) um. Das Bauteil ist mit einem ungeschirmten Twisted-Pair(UTP)-Kabel von mindestens 15 m mit einer Sende- und Empfangsleistung von 100 MBit/s IEEE 100BASE-T1 Automotive-konform.
Der RDDRONE-T1ADAPT Ethernet-Medienkonverter ist ein Plug-and-Play-Tool, das auf der TJA1101B 100BASE-T1 PHY und dem LPC812 Mikrocontroller der ARM® M0+-MCU-Produktfamilie basiert. Das RDDRONE-T1ADAPT eignet sich hervorragend für die Evaluierung und das Debugging von 100BASE-T1 Ethernet-Netzwerken in verschiedenen Applikationen der Automotive-, Industrie- und IoT-Branche. Darüber hinaus wird das Bauteil zur Entwicklung von verteilten Architekturen verwendet, bei denen Robotikknoten über robuste und zuverlässige 100BASE-T1 Ethernet-Schnittstellen verbunden sind.
Merkmale
- LPC812: Kostengünstiger Cortex®-M0+-Core-MCU
- TJA1101B: Ist mit einem ungeschirmten Twisted-Pair(UTP)-Kabel von mindestens 15 m mit einer Sende- und Empfangsleistung von 100 MBit/s IEEE 100BASE-T1 Automotive-konform.
- Plug-and-Play-Betrieb
- Umsetzung zwischen 100BASE-T1 und 100BASE-TX Ethernet
- DroneCode JST-GH-Steckverbinder oder Pin-Stiftleiste
- LED-Statusanzeigen
- Unterstützt einfache Steckverbinder-Schaltpläne
- Kleinere Größe, da keine RJ45-Magnete erforderlich sind
- Leichte Einzelpaar-Verkabelung spart Kosten und Gewicht
- Fast Ethernet RJ45, Zwei-Draht-Ethernet 100BASE-T1, „DCD-LZ“ SWD UART
- 5-Netzteil, entweder über Mikro-USB- oder JST-GH-Stromsteckverbinder
Lieferumfang Kit
- Bestückter und getesteter Medienkonverter
- 1 x 2-Draht-T1-Ethernet-Kabel mit JST-GH-Steckverbinder
- 1 x 3-Pin-Netzkabel (2-Draht) mit JST-GH-Steckverbinder
- Kurzanleitung
Applikationen
- 100BASTE-T1 Evaluierung
- DUT-Flashing mit 100BASE-T1
- Netzwerkdiagnose
- Industrieanlagen
- Mobile Robotik und andere Kleinfahrzeuge
- Mobiles Robotik-Ökosystem
Verwandte Produkte
NXP Semiconductors TJA110x PHYs für Automotive-Ethernet
100BASE-T1-konforme Dual-Port-Ethernet-PHYs, die für Automotive-Einsätze optimiert sind.
NXP Semiconductors LPC800 Cortex-M0+ 32-Bit MCUs und LPCXpresso Platine
32-Bit Cortex-M0+ MCUs für den Betrieb mit CPU-Taktfreqeunzen von bis zu 30MHz.
Weitere Ressourcen
Blockdiagramm

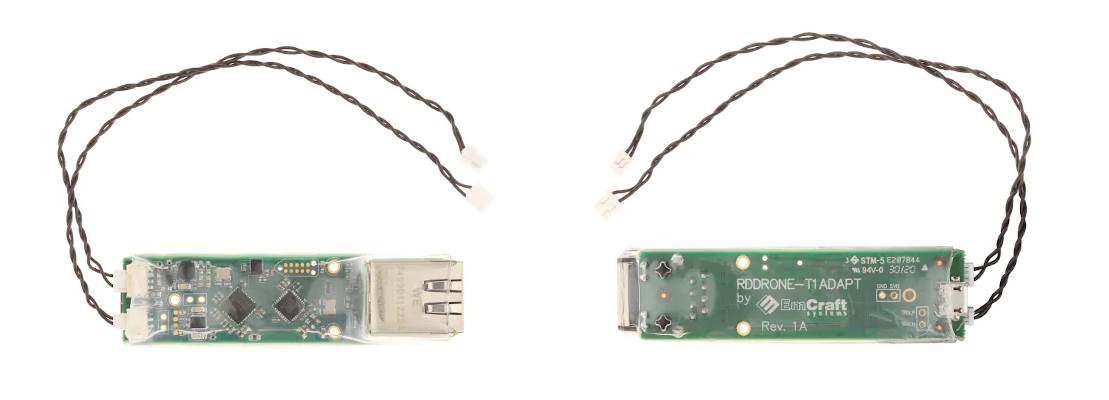

Vorder- und Rückseitenansicht
