NXP Semiconductors P3H2x4xHN Multiport I3C-Hubs
Die Multiport-I3C-Hubs P3H2x4xHN von NXP Semiconductors werden zum einen über I3C/I2C/SMBus mit einer Host-CPU verbunden und zum anderen mit mehreren Peripheriegeräten. Diese Produktfamilie von I3C-Hub-Controllern ist für Server-System-on-Chips (SoCs) auf Basis von Intel® AMD® und Arm®konzipiert. Die Bauelemente vereinfachen die Anschlussfähigkeit und verbessern das Betriebsverhalten für Rechenzentren und KI-Server der nächsten Generation. Die NXP P3H2x4xHN-Hub-ICs verfügen über zwei Controller-Anschlüsse und bis zu acht Ziel-Anschlüsse, um die Bus-Konnektivität auf mehrere Geräte zu erweitern. Diese Hub-Bauteile unterstützen außerdem eine hochflexible Spannungspegelkonvertierung. Die Controller-Anschlüsse unterstützen entweder I2C/SMBus- oder I3C-Busse und stellen eine Verbindung zu einer CPU, einem BMC oder einem SoC her. Die Ziel-Anschlüsse können als I2C/SMBus, I3C oder GPIO konfiguriert und mit Peripheriegeräten verbunden werden.
Jeder Controller- Anschluss kann unabhängig voneinander an unterschiedliche I/O-Spannungen angeschlossen werden. Je nach Controller- Anschlussmodus kann ein I2C/SMBus-Modus (3,3 V Open-Drain-toleranter I/O-Anschluss) oder ein I3C-Modus (1,0 V, 1,2 V oder 1,8 V Push/Pull-I/O-Anschluss) verwendet werden. Darüber hinaus kann jeder Anschluss unabhängig voneinander an unterschiedliche I/O-Spannungen angeschlossen werden. Je nach Ziel-Anschlussmodus kann es sich um einen I2C/SMBus-Modus (3,3 V Open-Drain-toleranter I/O-Anschluss), einen I3C-Modus (1,0 V, 1,2 V oder 1,8 V Push/Pull-I/O-Anschluss) oder um konfigurierte Agile-GPIO-Pins handeln.ration als Agile GPIO Pins handeln.
Merkmale
- 2x unabhängige I3C-Controller mit Optionen für 4x oder 8x nachgeschaltete Ziel-Anschlüsse
- Unterstützt I3C In-Band Interrupt (IBI), Protokollfehlererkennung/-wiederherstellung, Common Command Codes (CCC), Hot Join, dynamische Adressierung usw.
- Jeder Anschluss kann als I3C, I2C, SMBus oder GPIO konfiguriert werden
- Der I3C-Modus ist ein transparenter Pass-Gate-Modus
- I2C und SMBus arbeiten im Brücken-Modus
- Umfangreiche Registertabelle für eine flexible Konfiguration
- Unabhängige VDD (1,0 V, 1,2 V oder 1,8 V) für jeden der beiden Controller-Anschlüsse und die nachgeschalteten Ziel- Anschlüsse in Gruppen von 4x (konfiguriert zwischen 1,0 V und 1,98 V)
- Integrierter LDO für individuelle Spannungs-Einstellungen für Controller- und Ziel-Anschluss
- Gerätevarianten
- P3H2840 (8-Kanal)/P3H2440 (4-Kanal) Lösung mit Standardkonfiguration
- P3H2841 (8-Kanal)/P3H2441 (4-Kanal) LÖSUNG mit Debug-Konfiguration
- Übersteigt ±2 kV HBM ESD und ±500 V CDM
- QFN-28-Gehäuse, 0,4 mm Rastermaß, 4 mm x 4 mm x 0,85 mm
- -40 °C bis +85 °C Betriebstemperaturbereich
Applikationen
- Server-Motherboards
- Computer
- Rechenzentren
- Netzwerkkarten
- Industriesysteme

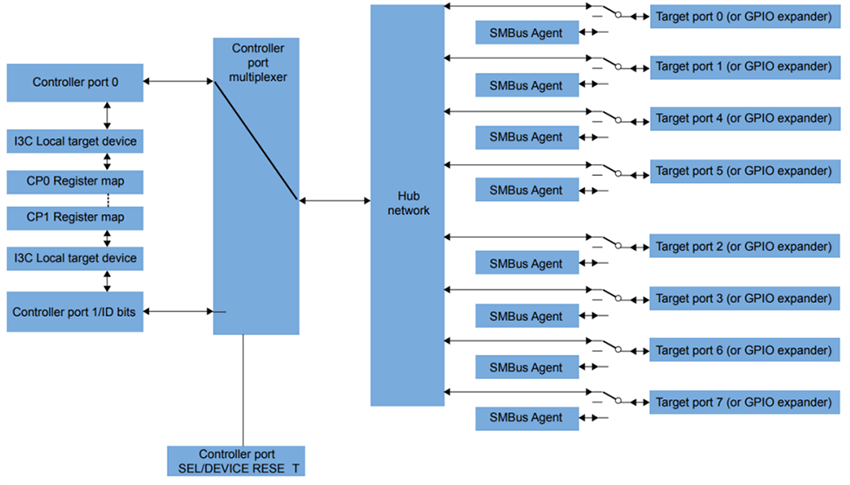

Blockdiagramm
Applikations-Schaltungs-Diagramm
Verwandte Development Tools
NXP Semiconductors P3H2x4xHN-ARD I3C Hub Evaluierungsboards
Eine vollständige Evaluierungsplattform für die integrierten Schaltkreise (ICs) des P3H2x4xHN Multiport-I3C-Hubs.
