Zurück zu NXP Semiconductors

NXP Semiconductors NAFEx88-EVB Evaluierungsboards

NXP Semiconductors   NAFEx88-EVB Evaluierungsboards evaluieren die NAFEx88 hochkonfigurierbaren Industriestandard-Mehrkanal-Analog-Frontend-ICs (AFE) mit Universaleingang. Diese Evaluierungsboards bestehen aus Hochspannungs-Multiplexern mit niedrigem Ableitstrom, Puffern mit niedriger Offset-Drift, geringem Rauschen und Drift -PGA. Die NAFEx88-EVB Evaluierungsboards sind mit einem LPC54628 MCU-Board verbunden, das eine einfache Konfiguration ermöglicht und die Messdaten liest. Diese Evaluierungsboards unterstützen Spannungs-, Strom-, RTD- und Thermoelement-Messungen, die eine schnelle und einfache Entwicklung der endgültigen Applikation ermöglichen. Zu den typischen Applikationen gehören Datenerfassungssysteme, Industrieautomatisierung und Prozesssteuerung,   speicherprogrammierbare Steuerungen (PLC) und Remote-I/O.

Merkmale

  • Evaluiert die NAFEx88 AFE-ICs
  • Hochspannungs-Multiplexer mit niedrigem Ableitstrom, Puffer mit geringem Offsetdrift, PGA mit geringem Rauschen und Drift
  • 24-Bit-Sigma-Delta-Analog-Digital-Wandler (ADC) und Spannungsreferenz mit geringem Drift

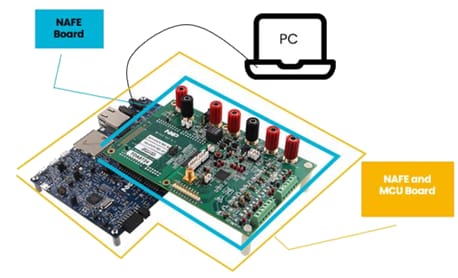

  • Mit einem LPC54628 MCU-Board für eine einfache Konfiguration verbunden und liest die Messdaten
  • Unterstützt Spannungs-, Strom-, RTD- und Thermoelement-Messungen

Lieferumfang Kit

  • Bestücktes und getestetes NAFExx388-EVB Evaluierungsboard in einem antistatischen Beutel
  • USB 2,0-Kabel
  • Ersatz-Steckbrücken
  • OM13098 (LPC54628) MCU-Board (im NAFE13388-EVB Lieferumfang nicht enthalten)

Applikationen

  • Datenerfassungssysteme
  • Industrieautomatisierung und Prozesssteuerung
  • Speicherprogrammierbare Steuerung (SPS) und Remote-I/O

Evaluierungskit

NXP Semiconductors NAFEx88-EVB Evaluierungsboards

Verwandte ICs

NXP Semiconductors NAFEx88 8-Kanal-Analog-Frontend-ICs

8-Kanal-Universaleingangs-Analog-Frontend-ICs, die hochpräzise Messanforderungen erfüllen.

Learn Moreüber NXP Semiconductors NAFEx88 8-Kanal-Analog-Frontend-ICs View Productsverwandt mit NXP Semiconductors NAFEx88 8-Kanal-Analog-Frontend-ICs

NXP Semiconductors N-AFE ±25-V-8-Kanal-Analog-Frontend-ICs

Hochkonfigurierbare Industriestandard-Mehrkanal-Analog-Frontend-ICs mit Universaleingang.

Learn Moreüber NXP Semiconductors N-AFE ±25-V-8-Kanal-Analog-Frontend-ICs View Productsverwandt mit NXP Semiconductors N-AFE ±25-V-8-Kanal-Analog-Frontend-ICs
Veröffentlichungsdatum: 2024-03-04 | Aktualisiert: 2024-03-27
