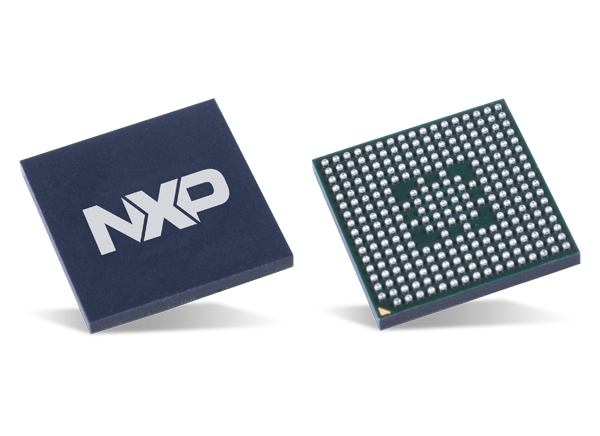

NXP Semiconductors i.MX 6ULL Applikationsprozessoren
Die NXP i.MX 6ULL Applikationsprozessoren sind leistungsstarke, hocheffiziente Bauteile mit einem ARM Cortex®-A7-Einzelkern, der mit Geschwindigkeiten von bis zu 528 MHz arbeitet. Die i.MX 6ULL Prozessoren von NXP verfügen außerdem über ein integriertes Energiemanagementmodul, das die Komplexität der externen Stromversorgung reduziert und die Leistungssequenzierung vereinfacht. Jeder Prozessor dieser Familie bietet mehrere Speicherschnittstellen, einschließlich LPDDR2, DDR3, DDR3L, einen rohen und verwalteten NAND-Flash, NOR-Flash, eMMC und eine Quad-SPI. Diese Bauteile bieten auch eine breite Palette von Schnittstellen zum Anschluss von Peripheriegeräten wie WLAN, Bluetooth™, GPS, Displays und Kamerasensoren. Außerdem bieten diese NXP i.MX 6ULL Applikationsprozessoren eine dynamische Spannungs- und Frequenzskalierung. Dadurch können diese Bauteile die Spannung und die Frequenz skalieren, um die Leistung zu optimieren. Die hardwarefähigen erweiterten Sicherheitsmerkmale dieser Prozessoren ermöglichen einen sicheren E-Commerce, DRM (Digital Rights Management), Informationsverschlüsselung, sicheres Starten, AES-128-Verschlüsselung, SHA-1, SHA-256 HW-Beschleunigungsmodul und sichere Software-Downloads.
NXP i.MX 6ULL Applications Processors also offer dynamic voltage and frequency scaling. This allows these devices to scale the voltage and frequency to optimize performance. Hardware-enabled advanced security features of these processors enable secure e-commerce, digital rights management (DRM), information encryption, secure boot, AES-128 encryption, SHA-1, SHA-256 HW acceleration engine, and secure software downloads.
Merkmale
- Arm Cortex-A7 at 528MHz, 128KB L2 cache
- Parallel LCD display supports up to WXGA (1366x768)
- 8/10/16/24-bit parallel camera sensor interface
- 16-bit LP-DDR2, DDR3/DDR3L
- 8/16-bit parallel NOR FLASH/PSRAM
- Dual-channel Quad-SPI NOR FLASH
- 8-bit Raw NAND FLASH with 40-bit ECC
- 2x MMC 4.5/SD 3.0/SDIO Port
- 2x USB 2.0 OTG, HS/FS, device or host with PHY
- Audio interfaces include ESAI, 3x I2S/SAI, and S/PDIF Tx/Rx
- 528MHz or 792MHz maximum clock frequency range
- 2x 10/100 Ethernet with IEEE 1588
- 2x 12-bit ADC, up to 10 input channels total, with resistive touch controller (4-wire/5-wire)
- Partial PMU Integration
- Integrated power management module
- Powered by Linux
- Software is compatible with the entire i.MX 6 series
- Software and pin-to-pin compatibility with i.MX 6UltraLite
- Package types
- MAPBGA (14.0mm x 14.0mm, 0.8mm pitch)
- MAPBGA (9.0mm x 9.0 mm, 0.5mm pitch)
Applikationen
- Telematics
- Audio playback
- Connected devices
- IoT gateway
- Access control panels
- Human Machine Interfaces (HMI)
- Portable medical and healthcare
- Streaming audio
- IP phones
- Smart appliances
- eReaders
