Murata LBAD0XX1SC Typ 1SC CAT M1- und NB-IoT-Module

Das Murata LBAD0XX1SC Typ 1SC CAT M1- und NB-IoT-Modul ist ein Modul mit extrem niedrigem Stromverbrauch und einer benutzerfreundlichen AT-Befehlsschnittstelle für eine nahtlose Integration. Dieses Modul verfügt über externe Antennenkonfigurationen, 1,5μA Ruhezustandsstrom (durchschnittlich), 16 MB Flash und ein OTA- Firmware-Upgrade. Die LBAD0XX1SC Typ-1SC-Cat. Das M1- und NB-IoT-Modul ist so konzipiert, dass es die 3GPP-Release-Spezifikationen erfüllt und für die LTE-Ausgangsleistung der Klasse 3 (+23 dBm) optimiert ist. Dieses Modul entspricht den regulatorischen FCC/IC-, ETSI- und TELEC-Zertifizierungen und globalen Zertifizierungen wie PTCRB und GCF. Die Typ-1SC-Cat. Das M1- und NB-IoT-Modul ist in den Abmessungen 11,1 mm x 11,4 mm x 1,4 mm (typisch) in einem LGA-Gehäuse erhältlich. Dieses Modul wird in Wearables, Smart Meters, im Gesundheitswesen und in Asset-Tracking-Applikationen eingesetzt.

Merkmale

  • Mit 3GPP Version 13 oder 14 kompatibel
  • 3GPP Version 14 eDRX- und PSM-Modi
  • LTE CAT M1 - 23 dBm (Nominalwert)
  • LTE NB1 - 23 dBm (Nominalwert) (nur Dualmodul)
  • Konfigurationen der externen Antenne
  • SIM-Bauform:
    • Externe und integrierte SIM-Karte für MNO/MVNO geeignet (optional)
  • Der Stromverbrauch ermöglicht eine Batterielaufzeit von bis zu 10 Jahren:
    • Ruhestrom: 1,5 µA (Durchschnittswert)
    • eDRX-Strom: <45 μa="" (durchschnittswert)="" bei="" 8="">
    • Konfigurierbarer PSM-Strom im Ruhezustand
  • Abmessungen: 11,1 mm x 11,4 mm x 1,4 mm (typisch) und 1,5 mm (maximal)
  • Erhältlich in einem LGA-Gehäuse
  • OTA-Firmware-Upgrade
  • PTCRB- und GCF-Weltzertifizierungen
  • FCC/IC-, ETSI- und TELEC-Konformitätszertifikat
  • 16 MByte von Flash
  • MSL4-Feuchtigkeitskontrolle
  • 4G-LTE-Technologiefähigkeit
  • Dedizierter LTE-Halbduplexbetrieb (HD-FDD) für CatM1
  • LTE-Universalmodem unterstützt (Niederband und Mittelband):
    • Niederband B5/B8/B12/B13/B17/B18/B19/B20/B26/B28
    • Mittelband B1/B2/B3/B4/B25
  • Optimiert für Klasse 3 LTE-Ausgangsleistung (+23 dBm)
  • Betriebstemperaturbereich: -40 °C bis +85 °C
  • Steuerung über AT-Befehle gemäß 3GPP TS27.005 27.007 und benutzerdefinierte AT-Befehle
  • IPv4/IPv6-Stapel mit TCP- und UDP-Protokoll
  • Trägerzertifizierungen: AT&T, Vodafone, DT, Telefonica, Softbank, KDDI, KT, Truphone, TMO, Telstra, SKT, LG U+ und USCC (nur 1SC-151)
  • RoHs-konform

Applikationen

  • Wearables
  • Smart Meters
  • Elektrofahrräder
  • Medizintechnik/Gesundheitswesen
  • Geräte/Tracker für Flottenmanagement

Datenblätter

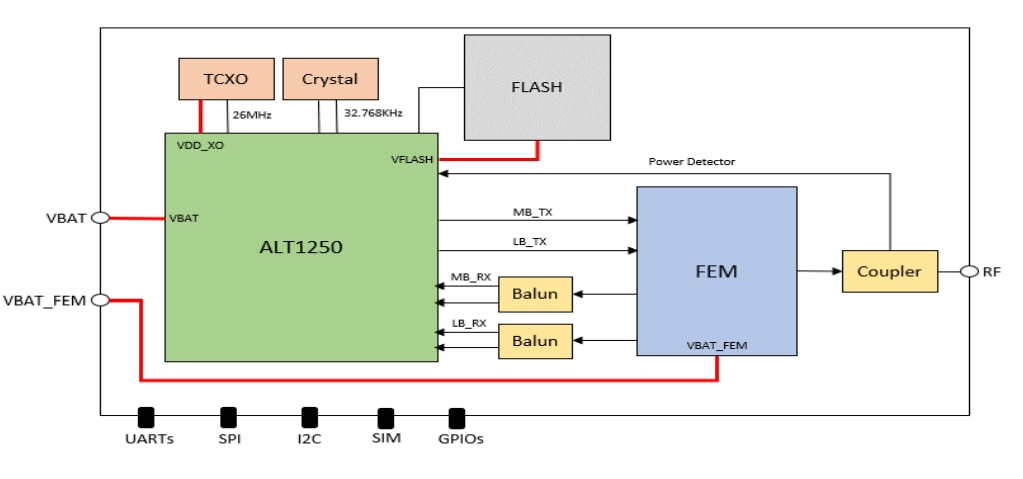

Blockdiagramm

Blockdiagramm - Murata LBAD0XX1SC Typ 1SC CAT M1- und NB-IoT-Module

Videos

Zugehöriges Evaluierungskit

Murata LBAD0XX1SC-DM-EVK-B Typ-1SC-Evaluierungskit

Beinhaltet ein Evaluierungsboard vom Typ 1SC, zwei Mini-USB-Kabel und eine Kurzanleitung.

Learn Moreüber Murata LBAD0XX1SC-DM-EVK-B Typ-1SC-Evaluierungskit View Productsverwandt mit Murata LBAD0XX1SC-DM-EVK-B Typ-1SC-Evaluierungskit
