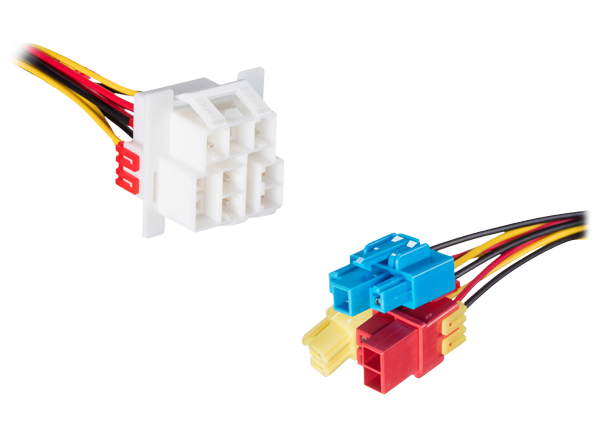

Molex VersaBlade Hochtemperatur-Steckverbindersystem
Die VersaBlade Hochtemperatur-Steckverbindersysteme von Molex bieten eine Signal- und Leistungsübertragung bei 300 V und 15 A mit hervorragender Stecksicherheit und Polarisierung sowie einer einfachen Kabelbaummontage. Die Hochtemperaturausführungen dieses Steckverbindersystems unterstützen -55 °C bis +150 °C, maximale Leistungsanforderungen von 600 V/14 A mit robustem Zubehör mit Zwangsverriegelung und TPA (Terminal Position Assurance) zur Kontaktsicherheit. Die Glühdrahttest-konformen Versionen der VersaBlade Hochtemperatur-Steckverbindersysteme von Molex gewährleisten die Sicherheit der Benutzer bei Haushaltsgeräten.
Merkmale
- Polarisiertes Gehäuse und Gegensteckbuchse
- Glühdrahtfähiges Gehäuse mit optimalem TPA-Zubehör
- Breite Flachsteckeranschlüsse
- Mehrfach verzweigte Verdrahtungsmöglichkeiten
- Zweireihiges System
- Anschlüsse können mit zwei Drähten gecrimpt werden
- Reibungs- und formschlüssige Verriegelung
- Gehäuselanze
- Kunststoffhaken erfasst das Loch am Anschluss
- Verbessert die Verbindung zwischen Anschluss und Gehäuse
- Beseitigt Flares
- Einrast-Montagebügel (optional)
Applikationen
- Kühlschränke
- Waschmaschinen
- Mikrowellenöfen
- Klimaanlagen
- Luftreiniger/Luftentfeuchter
- Fitnessgeräte
- Drucker
- Daten/Computer
- Kopierer
- Medizinische Geräte
Technische Daten
- max. 3,5 kgf Kontakteinsteckkraft
- min. 4,0 kgf Kontakthaltekraft am Gehäuse
- max. 30 Zyklen Lebensdauer
- max. Spannung:
- 300 V (Standardversionen)
- 600 V (Hochtemperaturversionen)
- max. 15,0 A Strom
- Durchgangswiderstand: 10 mΩ
- Spannungsfestigkeit ohne Durchschlag
- Isolierwiderstand
- 100 mΩ (Standardversion)
- 1.000 mΩ (Hochtemperaturversion)
- Gehäuse
- Polybutylenterephthalat (PBT) in Natur, Blau und Rot
- Polyethylenterephthalat/Polycarbonat (PET/PC) in Natur, Blau und Gelb
- Polyamid (PA6) in Schwarz
- Anschlussbeschichtung:
- Messing – Zinn (Steckeranschluss)
- Phosphor-Bronze – Zinn (Buchsenanschluss)
- Betriebstemperatur:
- -40 °C bis +120 °C PBT
- -40 °C bis +110 °C GWIT
- Hochtemperatur: -55 °C bis +150 °C
Verwandtes Steckverbindersystem
Molex VersaBlade Wire-to-Wire-Steckverbindersystem
Bietet zuverlässige Signal- und Stromversorgungsübertragung bei 300 V und 15 A mit erstklassiger Verbindungszuverlässigkeit.
