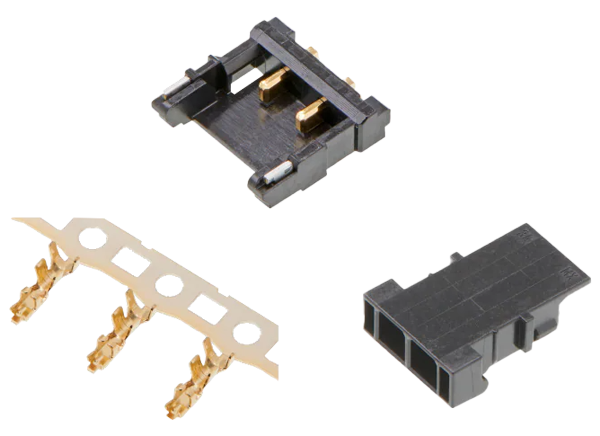

Molex Pico-EZmate Hochstrom-Wire-to-Board-Steckverbinder
Molex Pico-EZmate 1,8-mm-Hochstrom-Wire-to-Board-Steckverbinder verfügen über einen elektrischen Strom von 5,0 A, sowie ein kompaktes Design für eine hohe Leistungsfähigkeit in Applikationen mit einem beengtem Platzangebot. Das niedrige Profil und die kompakte Größe dieser Steckverbinder sind ideal für kleine Verbrauchergeräte mit wenig Platz für die Montage der Steckverbinder. Das ergonomische Stecken und Trennen der Pico-EZmate-Steckverbinder in diagonaler Richtung ermöglicht ein einfacheres Stecken und Trennen. Die Pico-EZmate 1,8-mm-Hochstrom-Wire-to-Board-Steckverbinder von Molex unterstützen den Batterieanschluss für mobile Geräte und Applikationen. Diese umfassen Konsumgüter, Rechenzentrums-Ausrüstungen, Haushaltsgeräte, medizinische Geräte, mobile Geräte und Infotainment-Systeme in Fahrzeugen.
Merkmale
- Niedriges Profil und kompakte Größe
- Polyamid-Material
- Strom von 5,0 A
- Für Batterieanschlüsse ausgelegt
- Verstärkte Verriegelungskraft
- Ergonomisches Stecken und Trennen der Verbindung in Diagonalrichtung
Applikationen
- Unterhaltungselektronik
- Spielautomaten
- Smart-Geräte
- TV-Set-Top-Boxen
- Arbeitsplatz-PCs
- Datenendgeräte
- Weißware
- Medizinische Instrumente
- Laptops
- Tablet-PCs
- POS-Systeme
- Karten-Lesegeräte
- Infotainment in Fahrzeugen
- Navigationssysteme
- LiDAR-Systeme
- Dashcams
- BLUETOOTH®-Ladeboxen
Technische Daten
- 3.5kgf (max.) Steckkraft
- 0.15kgf (min..) Abzugskraft
- 30 Zyklen (max.) Lebensdauer
- 250 V (max.) Spannung
- 5,0 A (max.) Strom
- Durchgangswiderstand: 20 mΩ
- Isolierwiderstand: 1.000 MΩ
- Betriebstemperatur: -40 °C bis +105 °C
- RoHS-Konform
- Halogenarm
Schaltpläne
Verwandte Steckverbinder
Molex Pico-EZmate & Pico-EZmate Slim Connector Systems
Compact and low-profile, vertical mating, audible click ensures secure locking features.
Veröffentlichungsdatum: 2023-03-29
| Aktualisiert: 2023-04-26
