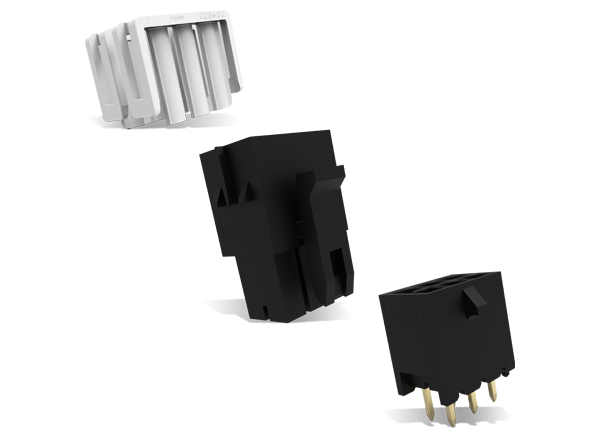

Molex Micro-Fit+-Steckverbinder
Die Micro-Fit+ Steckverbinder von Molex bieten hervorragende Gestaltungsmöglichkeiten für Flexibilität und effiziente Montage. Die Steckverbinder bieten einen hohen Nennstrom von 12,5 A bei einem Rastermaß von 3,00 mm und beanspruchen den gleichen Platz wie kleinere Steckverbinder. Zu den Merkmalen gehören ein geringerer PCB-Footprint, eine um 40 % verringerte Steckkraft und ein verbessertes TPA-Design, das Stabilität und Sicherheit für die Anschlüsse im Inneren der Anschlussbuchse bietet. Zu den Micro-Fit+-Applikationen gehören Unterhaltungselektronik, Telekommunikation/Netzwerke, Medizintechnik, nachhaltige Energie und Automotive.
Merkmale
- Vollisolierte Kontakte auf jeder Seite der Schnittstelle
- Verhindert potenzielle Lichtbogenbildung
- Verbessertes TPA-Design
- Bietet Stabilität und Sicherheit für die Anschlüsse in der Anschlussbuchse; bietet eine einfache Montage für Bediener
- V-0-/Glühdraht-Kombinationsharz
- Reduziert die Material- und Arbeitskosten und ermöglicht Kunden die Erfüllung der elektrischen Anforderungen gemäß europäischen Normen
- Einzigartiges Keying-Design
- Verhindert Falschsteckung, anders als die standardmäßigen Micro-Fit 3.0
- Reflow-Optionen sind verfügbar
- Verringerung der Arbeitskosten, sparen von Zeit und Ressourcen
- Steckkraft um 40 % reduziert
- Ermöglicht eine einfache Arbeit, verringert die Bedienerermüdung bei der Montage durch einzigartiges Design im Vergleich zu standardmäßigen Micro-Fit 3.0
- Vollständig polarisierte Gehäuse
- Gewährleistet die richtige Ausrichtung der Steckung; kompatibel mit vorhandenen Stiftleisten und Steckern
- Kleinerer PCB-Footprint
- Bietet mehr Flexibilität beim Design
Applikationen
- Unterhaltungselektronik
- Waschmaschinen und Trockner
- Tiefkühler
- Spielautomaten
- Drucker
- Kühlschränke
- Scanner
- Sicherheitssysteme
- Verkaufsautomaten
- Küchengeräte
- Telekommunikation/Netzwerke
- Router und Schalter
- Server
- Speicher
- Medizintechnik
- Diagnoseausstattung
- Patientenüberwachung
- Nachhaltige Energie
- Solarenergie
- Fahrzeuganwendungen
- Kabelbaumhersteller
- Applikationen ohne Dichtung
- In Geräten
- Ladestationen
Technische Daten
- 600VAC(RMS)/DC maximum voltage
- 13.0A maximum current
- 10mΩ maximum contact resistance
- 1000MΩ minimum insulation resistance
- -40°C to +105°C operating temperature range
- 1.57mm standard PCB thickness
