Molex Kompressionssteckverbinder für mobile Geräte sind zweireihige, oberflächenmontierbare, halogenfreie Steckverbinder mit linearen oder gestaffelten Kontakten. Diese mechanisch belastbaren Miniatur-Kompressionssteckverbinder bieten einen hervorragenden elektrischen Kontakt für zuverlässigen Betrieb in besonders schmalen mobilen Geräten. Die 78864-Serie der Steckverbinder weist einen niedrigen Kontaktwiderstand von 30mΩ auf. Dadurch wird die Betriebsleistung des Steckverbinders bei extremem Schwachstrom gewährleistet. Die 78864-Serie besitzt auch eine niedrige Betriebshöhe von 1,20mm, die wesentlich zur vertikalen Platzeinsparung bei besonders schmalen Anwendungen beiträgt. Die Delle bei den Steckkontakten der 78864-Serie hilft auch dabei, den hohen Kontaktdruck für verbesserte elektrische Zuverlässigkeit beizubehalten. Die hohe Rückhaltekraft des Anschlusses bei der 78864- und 78732-Serie schützt die Lötverbindungen am Anschluss vor Druckbelastungen beim Einstecken. Die Kompressionssteckverbinder weisen auch eine hohe Stoßfestigkeit von bis zu 30G (78732) oder 50G (78864) auf und sichern die ununterbrochene elektrische Verbindung bei Stößen.
Merkmale
Niedriger Kontaktwiderstand (LLCR) von 30mΩ (78864)
Gewährleistet Betriebsleistung des Steckverbinders bei extremem Schwachstrom

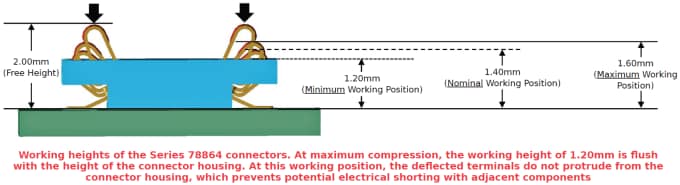

Niedrige Betriebshöhe von 1,20mm (78864)
Wesentliche vertikale Platzeinsparungen bei besonders schmalen Anwendungen

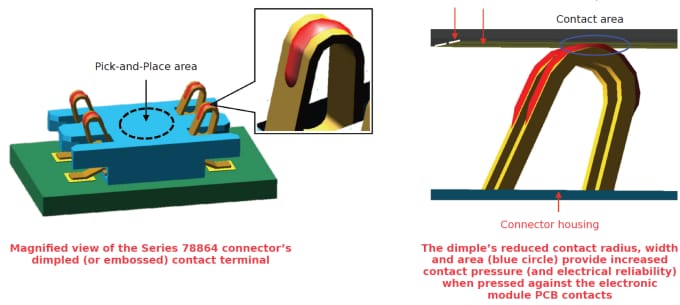

Steckkontakte mit Delle (78864)
Behält hohen Kontaktdruck für verbesserte elektrische Zuverlässigkeit bei
Hohe Rückhaltekraft des Anschlusses (78864 und 78732)
Schützt Lötverbindungen beim Anschluss vor Druckbelastungen beim Einstecken
Titankupfer- (Ti Cu) Kontakte (78864 und 78732)
Hohe mechanische Stärke der Kontakte sichert den Kontaktdruck beim Einstecken

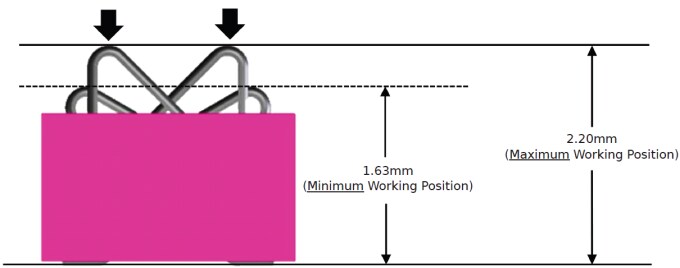

Hohe Stoßfestigkeit von bis zu 30G (78732) oder 50G (78864)
Sichert die ununterbrochene elektrische Verbindung bei Stößen
Kleine Steckverbinder-Footprints
Bietet die maximalen Einsparungen an PCB-Konstruktionsplatz
