Mikroe MIKROE-3113 Smart Buck Click
Das MIKROE-3113 Smart Buck Click von MikroElektronika ist ein Zweikanal-DC/DC-Abwärtswandler und -Regler mit zusätzlichen Funktionen. Dieses Smart Click ermöglicht die Messung des Stromverbrauchs und der Spannung auf jedem seiner zwei programmierbaren Spannungsausgänge. Dieses MIKROE-3113 Smart Buck Click verfügt über digital gesteuerte Spannungspegel auf zwei unabhängigen Ausgängen, eine niedrige Ausgangsspannungswelligkeit und eine relativ hohe Ausgangsstromleistung.
Das Smart Buck Click Board enthält einen MIC2230 DC/DC-Regler, ein MCP4661 8-Bit-Digitalpotentiometer und einen PAC1934 Vierkanal-DC-Leistungs- und Energiemonitor mit einem Akkumulator. Dieses MIKROE-3113 Smart Buck Click verfügt über einen 2 kBit EEPROM für die Protokollierung der Messungen und Speicherung der Betriebsparameter und Daten. Das Smart Buck Click kann verwendet werden, um Eingangsspannungssignale digital zu konvertieren, so dass die Signale durch verschiedene mathematische Modelle und Algorithmen auf der CPU oder dem MCU analysiert werden können. Dieses Smart Buck Click Board ist in Abmessungen von 57,15 mm x 25,4 mm verfügbar. Das MIKROE-3113 Smart Buck Click Board ist eine perfekte Lösung für viele verschiedene Applikationen und eignet sich bestens für Embedded- und IoT-Applikationen.
Merkmale
- Digital gesteuerte Spannungspegel auf zwei unabhängigen Ausgängen
- Niedrige Ausgangsspannungswelligkeit
- Relativ hohe Ausgangsstromleistung
- Vier Leistungsüberwachungskanäle über einen dedizierten Überwachungs-IC
- 2 Kbit nichtflüchtiger On-Board-Speicher
- I2C-Schnittstelle
- Eingangsspannungsbereich von 3,3 V oder 5 V
- Abmessungen des Click-Boards: 57,15 mm x 25,4 mm
Lieferumfang Kit
- 24C02C Serieller 2-KBit-EEPROM
- Externer Leistungseingangs-Steckverbinder
- Externe LED-Leistungsanzeige

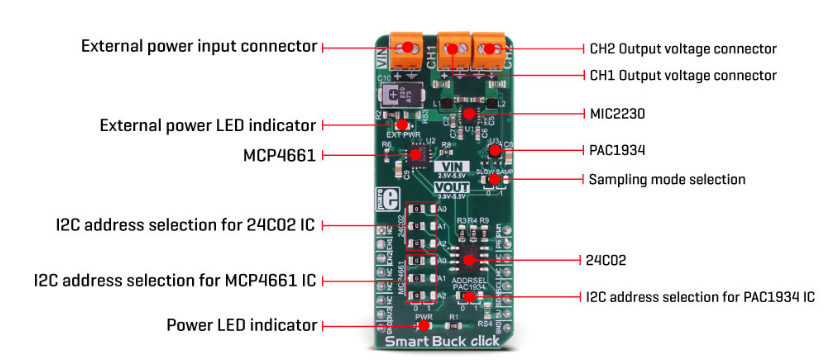

MIKROE-3113 Smart Buck Click - Übersicht
