Mikroe MIKROE-2956 Click Analyzer
Der MIKRO-2956 Click Analyzer von MikroElektronika ist ein leistungsstarkes Smart-Tool zur Analyse von Pin-Zuständen und Spannungspegeln auf dem mikroBus™. Dieser Click Analyzer ist für die Evaluierung der PIC16F1454 und PIC18F26K42 8-Bit-MCUs von Microship ausgelegt. Der MIKROE-2956 Click Analyzer nutzt die Leistung des PIC18F26K42 MCU mit DMA, CLC, SMT und NCO. Dies ermöglicht dem Click Analyzer die Messung und Überwachung der Spannungszustände auf allen Pins des stapelbaren mikroBus™-Steckplatzes
Das MIKROE-2956 Click Analyzer verfügt über eine Hochgeschwindigkeits-Messung, kompakte Größe, HMI- und M2M-Protokolle, einen mikroBUS™-Sockel für das Click Board™ und Diagnosefunktionen. Dieses Click Analyzer Board enthält eine Programmieranzeige und einen micro-USB-Steckverbinder. Dieses MIKROE-2956 Click Analyzer Board ist in Abmessungen von 57,15 mm x 25,4 mm verfügbar. Das Click Analyzer Board dient als Ersatz für sperrige Analysegeräte beim Betrieb mit Applikationen, die über einen mikroBUS™-Sockel in ihrem Design verfügen.
Merkmale
- Genaue Hochgeschwindigkeits-Messungen direkt vom mikroBUS™-Steckplatz
- Ersatz mit kompakter Größe für sperrige Analysegeräte
- Ausgangsnachricht-Formatierung mithilfe von verschiedenen HMI- und M2M-Protokollen
- mikroBUS™-Durchsatzsockel für Click Board™-Kommunikations-„Sniffing“
- GPIO- und USB-Schnittstelle
- Eingangsspannungsbereich von 3,3 V oder 5 V
- Abmessungen des Click-Boards: 57,15 mm x 25,4 mm
- Wiegt ca. 28 g
Lieferumfang Kit
- PIC16F1454 8-Bit-MCU von Microchip
- PIC18F26K42 8-Bit-MCU von Microchip
- Programmierungsanzeige
- Mikro-USB-Steckverbinder
- Konfigurierbare Zustandsanzeige-LEDs

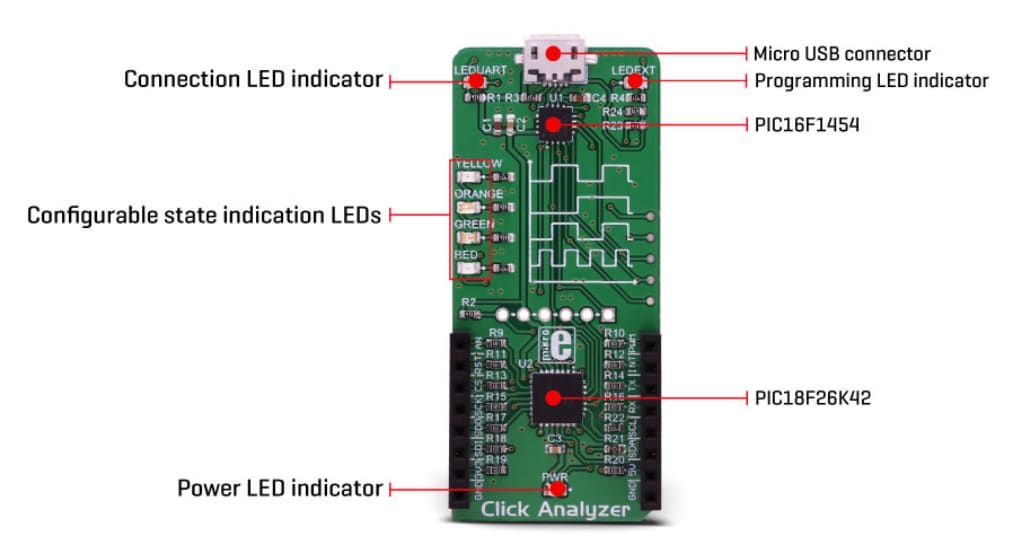

MIKROE-2956 Click Analyzer - Übersicht
