Microchip RN-SRL USB für 3V & 5V Serielle-UART-Dongles & TTL-BrückenkabelMicrochip RN-SRL USB für 3V & 5V Serielle UART-Dongles sind USB-Serielle TTL-Brückenplatinenmodule (PCB-Baugruppe), die entwickelt wurden, um ein schnelles und einfaches Verbindungsmittel für Geräte mit seriellen Schnittstellen der TTL-Stufe darzustellen, die auf USB umgestellt werden müssen. Der Onboard Brücken-Controller ist entweder der PROLIFIC 64-Bit PL2303HXD (3V) oder der FT232R (5V) USB-serielle UART von FTDI, der die relevanten USB-Signale und Protokollanforderungen steuert. Die Microchip RN-SRL USB für 3V & 5V Serielle UART-Dongles bestehen jeweils aus 2 Hauptkomponenten, einem USB Typ-A Steckverbinder als Schnittstelle nach außen und eine PCB mit kleinem Formfaktor, die die Lötdrahtanschlüsse an die Gegenstücke erforderlich macht. Die RoHS-konforme PCB-Baugruppe ist mit einem festen TTL-Ausgangslevel von +3,3V oder +5V konfiguriert. Microchip RN-SRL USB-Serielle TTL Brückenkabel sind als schwarze und transparente Ummantelungs-USB-A männliche Steckverbinder erhältlich, die über anschlussbereite 6 Leiter mit verzinnten Leitungen am gegenüberliegenden Ende verfügen. Jedes Kabel ist 1,8m lang, mit einer Schrumpfschlauch-Oberflächenbehandlung.
|
Gemeinsame Funktionen - Ermöglicht USB-nach-serielle TTL Umwandlung/Überbrückung
- Anschluss an das Gerät (Mikrocontroller) UART oder I/O

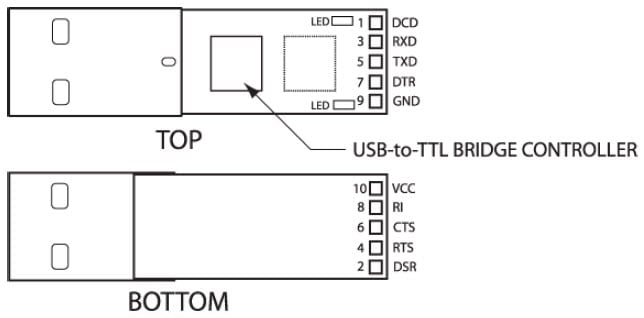

- I/O umfasst TX, RX, RTS, CTS, VCC und GND
- USB 2.0 vollständig geschwindigkeitskompatibel
- Datendurchsatz durch RTS/CTS, DSR/DTR oder XON/XOFF gesteuert
- Internes EEPROM mit vom zugewiesenen Nutzer beschreibbarem Bereich
- PCB-Baugruppe, gespeist über USB-Bus
- Externe Logik, gespeist über USB-Port bei +5V oder +3V
- Kostenlose, lizenzgebührenfreie Treiber und virtuelle Kommunikations-Software
- Treiber (USB- und DLL-Software-Schnittstelle) und Virtual Comm unterstützt: W98, 98SE, ME, Win2K, Win2003, WinXP, Win2008, WinXP-64, Win7, Win7-64, WinVista, WinVista64, WinXP-Embedded, WinCE v4.2, v5.0, v6.0, MAC OS8, OS9, OSX und Linux 2.4+
- Betriebstemperaturbereich: -40C bis +85C
USB für 3V Serieller UART-Dongle - Merkmale - Programmierbarer Baudraten-Generator, kann konfiguriert werden, um
- Datenübertragungsraten von 75 bis 12M Baud auf TTL-Ebenen zu unterstützen
- Unterstützt 5, 6, 7 oder 8 Daten-Bits, 1, 1,5 oder 2 Stopp-Bits und die Gleichwertigkeitseinstellung von keine, gerade, ungerade, Zeichen oder Leerzeichen
- Gleichwertigkeitsfehler, Rahmenfehler und serielle Bread-Erfassung werden unterstützt
- Konfigurierbarer 512-Byte bi-direktionaler Datenpuffer 256-Byte out/256-Byte in oder 128-Byte out/384-Byte in
- On-Chip einmalige Programmierungs-ROM für Startkonfigurationen des Geräts
- On-Chip USB1.1 Transceiver, 5V->3,3V-Regler
USB für 5V Serielle UART-Dongle - Merkmale - Datenübertragungsraten von 300 bis 3M Baud auf TTL-Ebenen
- Unterstützt 7 oder 8 Daten-Bits, 1, oder 2 Stopp-Bits und die Gleichwertigkeitseinstellung von keine, gerade, ungerade, Zeichen oder Leerzeichen
- FTDIChip-ID™ Sicherheitsfunktion wird unterstützt
- Werkseinstellung für +5V CMOS-Antriebsausgänge und 5V sichere TTL-Eingänge
- OHCI, UHCI und EHCI Host-Controller-kompatibel
|
