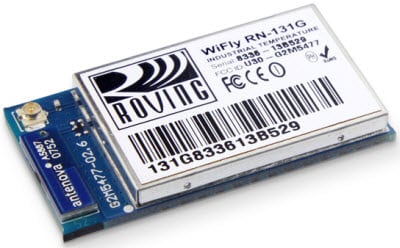

Microchip RN-131 802.11 b/g Drahtlose LAN-Module & Testplatinen

Microchip RN-131 802.11 b/g Wireless LAN Module & Testplatinen

Die Microchip RN-131 802.11 b/g drahtlosen LAN-Module sind eigenständige, integrierte drahtlose 802.11 b/g Netzwerkmodule mit 2,4GHz Funk, Prozessor, TCP/IP-Stack, Echtzeituhr, Crypto-Beschleunigung, Energiemanagement und analogen Sensorschnittstellen. Aufgrund ihres kleinen Formfaktors und des äußerst geringen Stromverbrauchs eignen sich die RN-131 Module perfekt für mobile drahtlose Anwendungen wie Asset-Überwachung, GPS-Tracking und Batteriesensoren.

Die Module sind mit Software vorgeladen, um die Integration zu erleichtern und die Anwendungsentwicklung zu minimieren. In der einfachsten Konfiguration verlangt die Hardware nur vier Anschlüsse (PWR, TX, RX und GND), um eine kabellose Datenverbindung zu erstellen. Zusätzlich bietet die Sensorschnittstelle Temperatur-, Audio-, Bewegungs-, Beschleunigungs- und andere analoge Daten ohne den Bedarf an externer Hardware. Die Module werden über eine einfache ASCII-Befehlssprache programmiert und gesteuert. Sobald sie eingerichtet sind, können die RN-131 Module nach einem Zugangspunkt scannen, sich verknüpfen, authentifizieren und sich über ein beliebiges WiFi-Netzwerk verbinden. Ferner sind zwei Testplatinen erhältlich, einschließlich RN-131-PICtail und RN-131-EK.
Teile-Nr. Datenblatt Hoher Durchsatz
RN131G-I/RM Datenblatt Kontinuierliche 1Mbps Datenrate mit TCP/IP und WPA2
RN131C/RM
RN-131-PICtail Datenblatt 921Kbps TX, 500Kbps RX Datenrate mit TCP/IP und
WPA2 über UART, bis zu 2Mbps über SPI-Slave
RN-131-EK  Datenblatt -

Gemeinsame Funktionen
  • Qualifizierter 2,4GHz IEEE 802.11b/g Transceiver
  • Äußerst geringer Stromverbrauch: 4uA im Schlafmodus, 40mA Rx, 210mA Tx
  • Unterstützt Ad-Hoc- und Infrastrukturnetzwerk-Modi
    für maximale Einsatzflexibilität
  • Echtzeituhr für Aufwecken und Zeitstempelung
  • Wi-Fi Alliance, für WPA2-PSK zertifiziert
  • Umweltfreundlich: FCC/CE/ICS-zertifiziert und
    RoHS-kompatibel

RN-131-EVAL Merkmale
  • Unterstützt Test und Entwicklung für RN-131
  • Unterstützt TCP, UDP, ICMP, DHCP, ARP, IGMP, DNS, HTTP-Client, FTP-Client-Protokolle
  • Unterstützt Drucktastenmodus (PBM) WiFi geschütztes Setup (WPS) zur Vereinfachung der Netzwerkkonfiguration
  • Ermöglicht Reichweitenprüfungen mit externen Antennenoptionen
  • Kann mit einem Mikroprozessor wie ein Peripheriegerät integriert werden

Anwendungsbereiche
  • Remote-Anlagenüberwachung
  • Telemetrie
  • Industrielle Sensoren und Heim-Automations-Steuerungen
  • Überwachung von medizinischen Geräten
RN-131 Merkmale
  • Kleines, kompaktes Modul zur Oberflächenmontage
  • Integrierte Chip-Antenne aus Keramik und U.FL-Steckverbinder
    für externe Antenne
  • 8Mb Flash-Speicher und 128KB RAM
  • UART-Hardware-Schnittstelle
  • 10 universale digitale I/O-Kontakte
  • 8 analoge Sensor-Schnittstellen
  • Eignet sich für 3,3V reguliert oder 2 bis 3V Batterien
  • Integrierte ECOS -OS, TCP/IP-Stacks
  • Temperaturoptionen der industriellen (RN-131G) und gewerblichen (RN-131C)
    Klasse

RN-131-PICTAIL Merkmale
  • Kann in den PICtail Plus Steckverbinder auf den Entwicklungsplatinen PIC18 Explorer und Explorer 16 eingesteckt werden
  • Fügt kabellose Leistungsfähigkeit zu Designs hinzu, die für die PIC18 Explorer und Explorer 16-Platinen bestimmt sind
  • Integrierte Chip-Antenne aus Keramik
  • UART-Schnittstelle mit Hardware-Flow-Control
  • SPI-Schnittstelle mit Slave-Unterbrechung
  • 3-Status-LEDs (2 konfigurierbar)
  • Über PIC18 Explorer und Explorer 16-Platinen gespeist
  • Kompletter Onboard TCP/IP-Netzwerk-Stack
Blockdiagramm
Blockdiagramm
RN-131-PICtail Testplatine

RN-131-PICtail Testplatine

Die RN-131-PICtail Testplatine ist ein komplettes, eigenständiges, kabelloses LAN-Zugangsgerät, das einen TCIP/IP-Stack und zugehörige Anwendungen enthält. Nachdem das Modul konfiguriert wurde, kann der Funk automatisch auf das WiFi-Netzwerk zugreifen und Daten über einen UART übermitteln oder empfangen.

Die RN-171-PICTAIL Testplatine arbeitet nahtlos mit der Microchip Technology PIC18 Explorer Entwicklungsplatine zusammen. Die Testplatine wird direkt in den PICtail™-Modularstecker auf der PIC18 Explorer-Platine eingesteckt und stellt kabellose Funktionalität für PIC18-basierte Mikrocontroller-Designs zur Verfügung.

Weitere Informationen über die RN-131-PICtail Testplatine und andere Microchip PICtail™ WiFly Funkmodul-Testplatinen

RN-131-EK Testplatine



RN-131-EK Testplatine

Die RN-131-EK Testplatine enthält die Hardware, die zum Anschluss an den Computer des Nutzers erforderlich ist. Dieses Kit besteht aus dem RN-131 Modul mit Steckverbindern, einem USB-Kabel, Batteriesatz, PCB-Verfolgungsantenne und integrierter Chip-Antenne sowie U.FL-Steckverbinder.
