Microsemi / Microchip ZL40264 Fan-Out-Buffer mit vier Ausgängen
Der Fan-Out-Buffer ZL40264 von Microsemi/Microchip mit vier Ausgängen ist Teil einer Produktfamilie von leistungsstarken, extrem jitterarmen und stromsparenden PCIe-Intel-QPI-Fan-out-Buffern der Generationen 1 bis 5 mit individuellen Ausgangsfreigabe-Pins. Mithilfe des ZL40264 mit vier Ausgängen und unter Verwendung des einzelnen Ausgangs-Pins können Benutzer Hot-Swap-fähige PCIe-Taktbäume erstellen. Zu den Applikationen gehören PCI-Express-Taktverteilung der Generation 1/2/3/4/5, die Intel-QPI- und -UPI-Verteilung, Server, Speicher- und Rechenzentren, Schalter und Router.
Merkmale
- Ein Differentialeingang, der ein beliebiges Differentialformat akzeptiert
- Vier HCSL-Differentialausgänge
- Extrem niedriger additiver Jitter: 32 fs (im Integrationsband von 12 kHz bis 20 MHz bei 400 MHz Taktfrequenz)
- Unterstützt Taktfrequenzen von 0 bis 400 MHz
- Unterstützt 2,5-V- oder 3,3-V-Netzteile für HCSL-Ausgänge
- Embedded-LDO-Spannungsregler bietet eine hervorragende Rauschunterdrückung beim Netzteil
- Maximaler Ausgang-zu-Ausgang-Versatz von 50 ps
- Individueller Ausgangsfreigabe-Pin für jedes Differentialpaar
- Überträgt Frequenzspreizung ohne Dämpfung
Applikationen
- PCI-Express-Taktverteilung der Generationen 1/2/3/4/5
- UPI-/QPI-Taktverteilung
- Taktbäume mit geringem Jitter
- Logikumsetzung
- Wiederherstellung von Takt- und Datensignalen
- Hochleistungs-Mikroprozessor-Taktverteilung
- Testausstattung

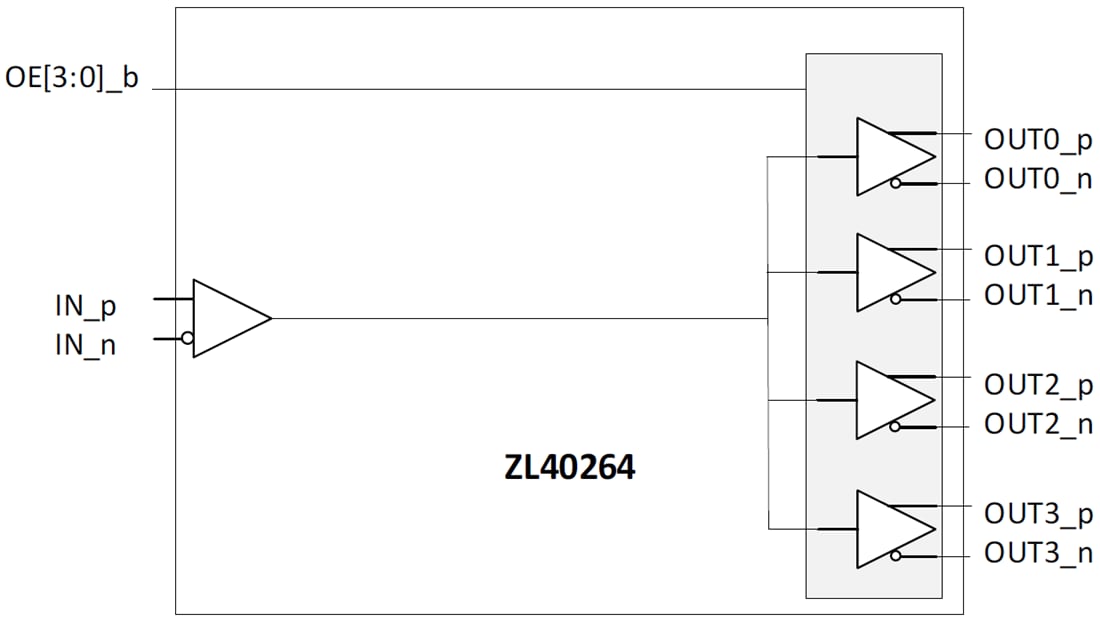

Funktionales Blockdiagramm
