Microsemi / Microchip PD70224EVB Development Tool
Das Microsemi/Microchip PD70224EVB Development Tool evaluiert das Betriebsverhalten und die Implementierung von PD-Applikationen basierend auf den PD70224 und PD70210/A Bauteilen. Dieses Board verwendet ein einzelnes PD70210ILD PD-Bauteil zur Unterstützung der Erkennung, Klasse und der Stromversorgungsphasen von 2 bzw. 4 Cat5-Kabelpaaren. Das PD70224EVB Development Tool wird bei einer Versorgungsspannung von 42 V bis 57 V betrieben.
Merkmale
- Designed to support Data and Spare current using a single PD70210/A device
- Data and Power in RJ45 connector
- Output voltage connector
- Wall adapter connector (on PD70210A version)
- On board Power Good LED indicator (on PD70210 version)
- On board AT detected LED indicator
- On board 4P_AT detected LED indicator
- On board HD detected LED indicator
- On board 4P_HD detected LED indicator
- 0° to +70°C working temperature
- RoHS compliant

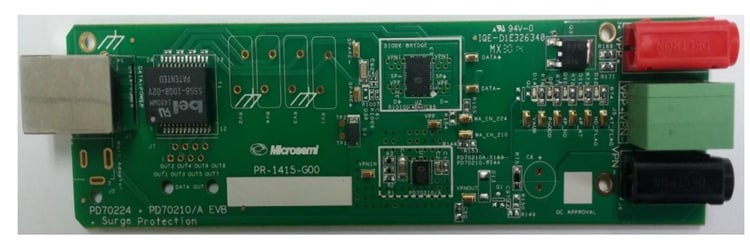

PD70224EVB Gesamtansicht
PD70224EVB Blockdiagramm
