Microchip Technology VIDEO-DC-MIPITX CSI-2 MIPI-Übertragung FMC Karte
Die VIDEO-DC-MIPITX CSI-2 MIPI-Übertragungs-FMC-Karte von Microchip Technology verfügt über PolarFire® und PolarFire SoC FPGAs. Der VIDEO-DC-MIPITX ist Transceiver-fähig und ermöglicht eine GPIO-basierte IP-Lösung zur Unterstützung von Datenraten von bis zu 2.5Gbps/lane und zur Ermöglichung von 4 K-Videodaten. Der CSI-2-Sender (Mobile Industry Processor Interface, MIPI) ist ein wesentliches Element in Kamerasystemen und ermöglicht die schnelle Übertragung von Video- und Bilddaten vom Sensor zu einem Verarbeitungsgerät. Der CSI-2 wurde von der MIPI Alliance entwickelt und ist eine Standardschnittstelle, die häufig in Smartphones, Autos und Drohnen verwendet wird.
Die Microchip VIDEO-DC-MIPITX CSI-2 MIPI-Übertragungs-FMC Karte unterstützt 1 bis 4 Datenleitungen für die Hochgeschwindigkeitsübertragung und nutzt D-PHY für die Kommunikation. Sie verarbeitet Roh-, Komprimierungs- und Metadatenformate flexibel und erreicht beeindruckende Datenraten, insbesondere mit mehreren Lanes. Das robuste Protokoll verwendet ein paketbasiertes System mit Befehlen und Handshake für eine zuverlässige Datenübertragung. Dieser Sender ist für einen geringen Stromverbrauch ausgelegt und ist für batteriebetriebene Geräte entscheidend und an verschiedene Auflösungen und Bildraten anpassbar. Der MIPI CSI-2 Sender spielt eine entscheidende Rolle in der modernen Kameratechnologie und ermöglicht die effiziente und hochwertige Erfassung und Übertragung visueller Daten.
Merkmale
- Transit 2.5Gbps/lane für 4K60 Auflösungen
- 1 x Vita 57,1 Standard-HPC-FMC-Steckverbinder
- 1-Byte- und 2-byte-Ausgangsmodi
Lieferumfang Kit
- MIPI TX FMC Tochterkarte
- Schnellstartkarte
- Flexibles Leiterplattenkabel (FPC), 200mm: 22-polig bis 15-polig
Kit
Microchip Technology PolarFire-FPGA-Video- und Bildverarbeitungskit
Leistungsstarke Bildverarbeitungs- und Video-Entwicklungsplattform basierend auf dem PolarFire-FPGA.
MIPI-Transitlösung Blockdiagramm

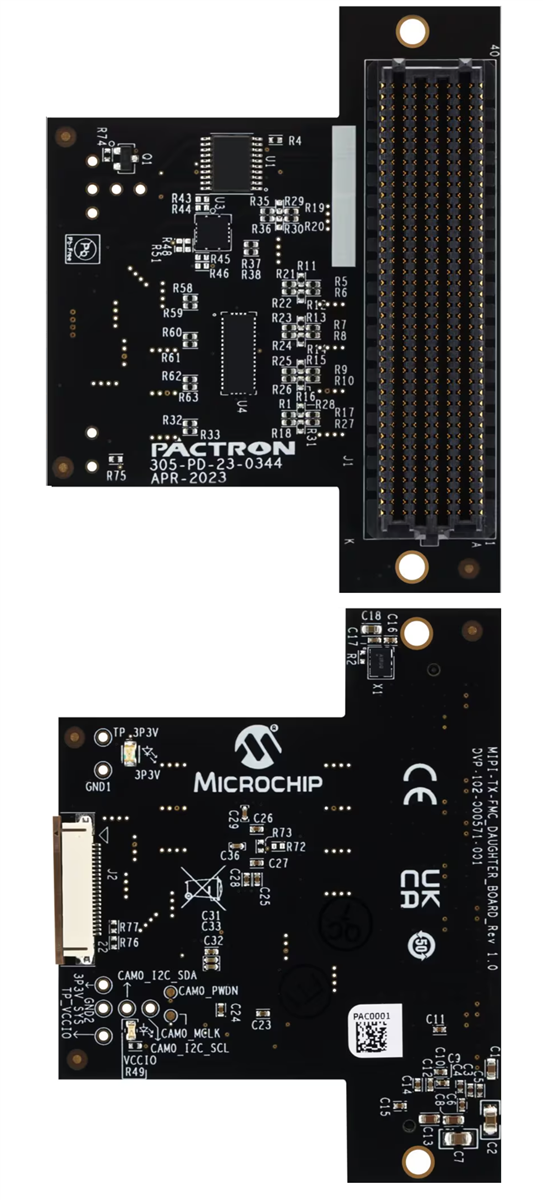

Layout
MIPI Transit FMC Demo-Einrichtung
