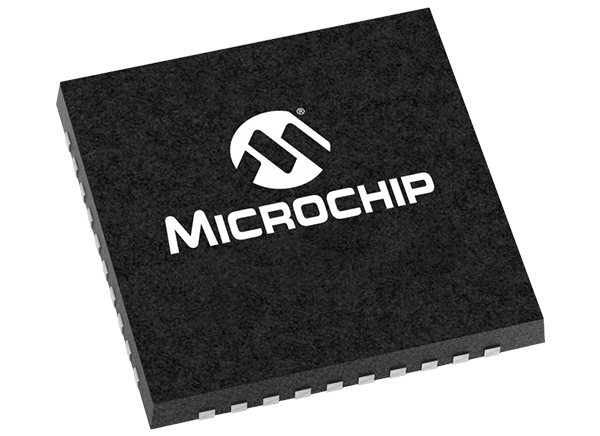

Microchip Technology UPD301B/C USB-Schnittstellen-ICs

Microchip Technology UPD301B/C USB-Schnittstellen-ICs sind zur Einhaltung der Anforderungen der USB Type-C™ Kabel- und Steckverbinder-Spezifikation sowie der USB Power Delivery 3.0 (PD) Spezifikation ausgelegt. Diese ICs sind eigenständig und bieten einen USB Type-C™-Power-Delivery-Anschluss-Controller mit kleiner Baugröße. Diese ICs sind integrierte PD-Lösungen mit einem SAMD20 (ARM Cortex-M0+-32-Bit) Mikrocontroller und einem UPD350 PD-MAC-/PHY-Funktionsumfang. Der UPD301B/C enthält viele analoge diskrete Komponenten, die für USB Type-C-PD-Applikationen erforderlich sind, einschließlich zwei V_CONN-FETs mit Rp-/Rd-Schaltung. Zu den Applikationen gehören Kassenterminalsysteme, Ladeschränke, IoT-Produkte und -Sensoren, Smart-Lautsprecher, Monitore, Konferenzsysteme, Elektrowerkzeuge, Ladestationen mit mehreren Anschlüssen und Automotive-Rücksitz-Ladeanschlüsse.

Merkmale

USB Type-C™ (1) Power Delivery (PD) Lösung für:
- Nur-Quelle Applikationen (UPD301B)
- Nur-Senke-, Dual-Rollen-Leistungs- und Dual-Rollen-Datenapplikationen (UPD301C)
Begleitendes Bauteil für Open-Source-Firmware-Stapel des USB-PD-Software-Frameworks (PSF)
Vollständig anpassbare Software
Unterstützt PD-Standard-Leistungsprofile (15/27/45/60/100 W) ohne Software-Änderung
USB PD 3.0-konformer MAC
USB Type-C™-Steckverbinder-Unterstützung mit Verbindungserkennung und -Steuerung
Integrierte analoge diskrete Komponenten reduzieren die Stückliste und den Footprint des Designs
Unterstützt einfach bis zu 3 zusätzliche PD-Anschlüsse über UPD350 Add-on
Unterstützung für kommerzielle, Industrie- und Automotive-Temperaturen
- ARM Cortex-M0+-32-Bit-CPU
64 KB Flash und 8 KB RAM

Optionale Zwei-, Drei- oder Vier-Anschluss-Lösung über einen externen UPD350
- SPI für externe UPD350-Kommunikation
- Power-Delivery-Firmware steuert alle Anschlüsse
Integrierte analoge diskrete Komponenten
- V_CONN-FETs mit Rp-/Rd-Schaltung
- Tiefentladungs-Rd-Anschluss (nur UPD301C)
- Programmierbare Strommessung für Überstrombedingungen
Spannungsmessung für Überspannungsbedingungen
Leistung und I/Os:
- Integrierter 1,8-V-Spannungsregler
- 10 konfigurierbare Universal-I/O-Pins
Gehäuse:
- 40-VQFN 6.0mm x 6.0mm
Umweltdaten:
- Kommerzieller Temperaturbereich: 0 °C bis 70 °C
- Industrie/AEC-Q100 Automative Klasse 3
- Temperaturbereich: -40 °C bis +85 °C
