Microchip Technology TCHIP005 ChipKIT® Lenny Development Board
Das Microchip TCHIP005 ChipKIT® Lenny Development Board umfasst mehrere Funktionen über den Arduino Leonardo, der vom 32-Bit-Mikrocontroller des Bauteils zur Verfügung gestellt wird. 6 Zeilen können als Analogeingänge aus den 27 I/O-Leitungen verwendet werden, die das TCHIP005 ChipKIT® zur Verfügung hat. Der PIC32MX270F256D 32-Bit-Mikrocontroller ist für den Betrieb bei 3,3 V und 40 MHz ausgelegt. Das Lenny Development Board emuliert viele Arten von USB-Bauteilen mit direktem Zugriff auf den USB-Peripherie-Controller.
Merkmale
- PIC32MX270F256D 32-Bit-Mikrocontroller
- 256 K Flash, 64 K RAM
- Zwei I2S/SPI-Module für Codec und serielle Kommunikationen
- Paralleler Master-Anschluss (PMP) für Grafikschnittstellen
- Ladezeit-Messeinheit (CTMU)
- Zwei UART- und I2C™-Module
- Fünf 16-Bit-Timer/-Zähler (zwei 16-Bit-Paare werden kombiniert, um zwei 32-Bit-Timer zu bilden)
- Fünf Erfassungseingänge und fünf Vergleichs-/PWM-Ausgänge
On The Board
Microchip Technology PIC32MX 32-Bit-Mikrocontroller
Kostengünstige 32-Bit-Mikrocontroller, die eine große Auswahl von Speicherkonfiguration und einen umfangreichen Peripheriesatz bieten.

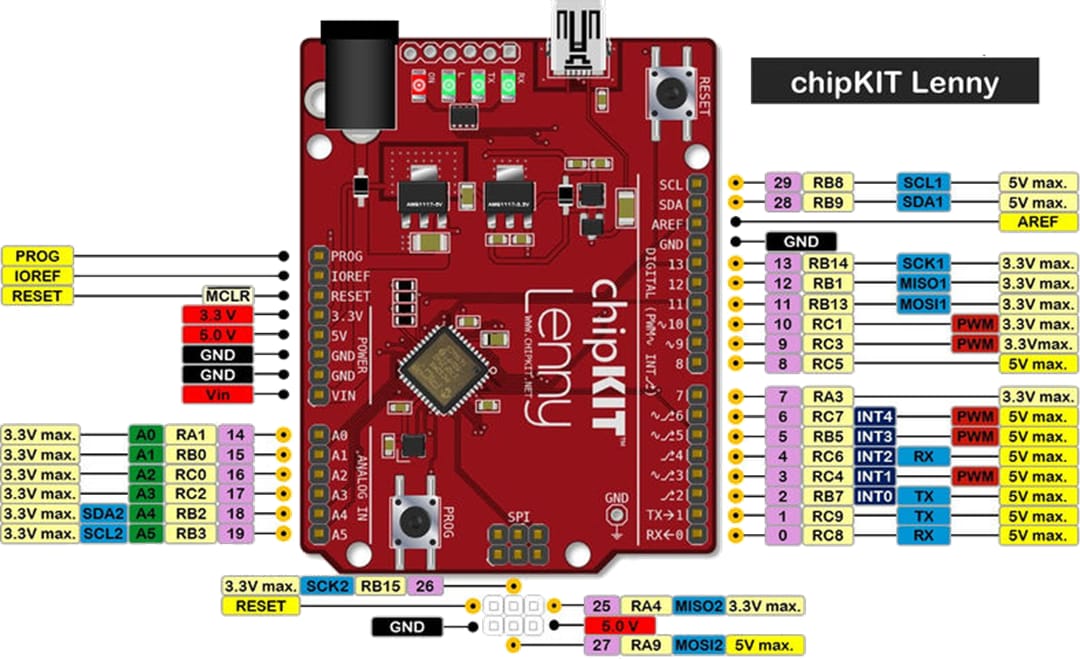

Pin Designations
Veröffentlichungsdatum: 2017-05-22
| Aktualisiert: 2022-03-11
