Microchip Technology PIC32CX-BZ2 und WBZ45 Produktfamilie

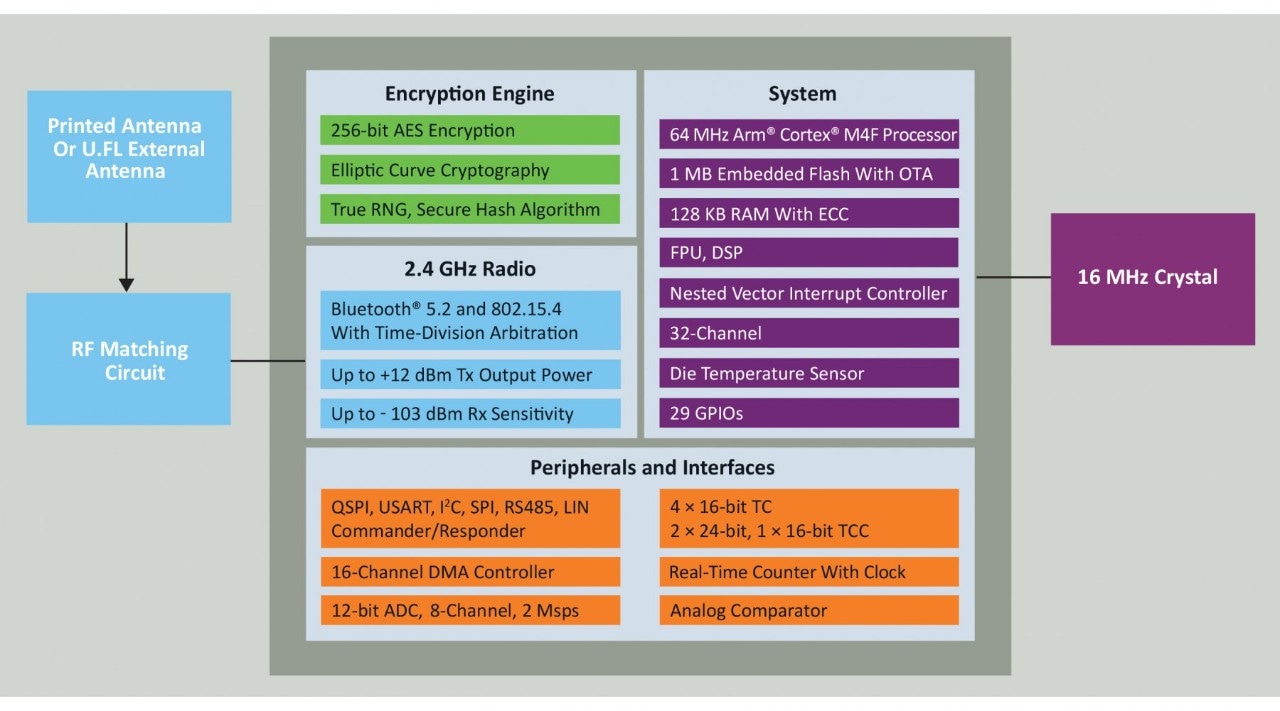

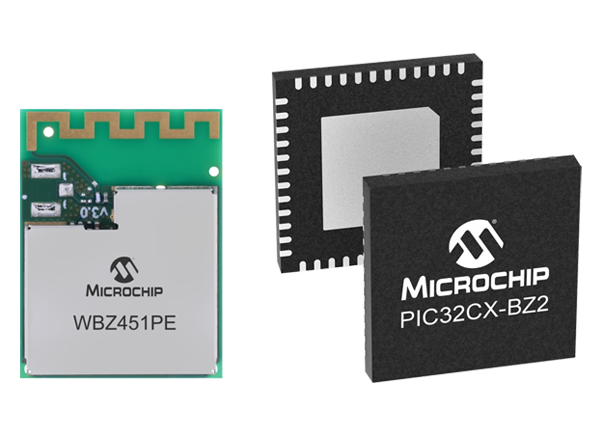

Bei der Microchip Technology PIC32CX-BZ2 und WBZ45 Produktfamilie handelt es sich um eine Baureihe von Mikrocontrollern und Modulen für drahtlose Applikationen. Die PIC32CX-BZ2 sind kostengünstige 32-Bit-Universal-Mikrocontroller. Die MCUs unterstützen drahtlose Multi-Protokoll-Schnittstellen (BLUETOOTH® und Zigbee®). Die Bauteile verfügen über einen hardwarebasierten Sicherheitsbeschleuniger, einen Transceiver und eine Leistungsmanagement-Einheit (PMU). Das WBZ45 Modul ist eine Baureihe von vollständig HF-zertifizierten drahtlosen Modulen, welche die PIC32CX-BZ2 drahtlosen MCUs mit entweder einer PCB-Antenne oder u.FL-Steckverbinder für externe Antennen enthalten.

Merkmale

Betriebsbedingungen der MCUs
- 1,9 V bis 3,6 V, -40 °C bis +125 °C, DC bis 64 MHz
  - AEC-Q100 Klasse 1 qualifiziert
Core 64 MHz Arm®-Cortex®-M4
- 3,35 CoreMark®/MHz
- 4 KB kombinierter Befehlscache und Datencache
- 8-Zonen-Speicherschutzeinheit (Memory Protection Unit - MPU)
- Thumb® -2 Befehlssatz
- Digitale Signalverarbeitung ASE Rev. 2
- Integrierter vektorgesteuerter Interrupt-Controller (NVIC)
- Eingebettetes Trace-Modul (ETM) mit Befehls-Trace-Stream
- Core Sight Embedded Trace Buffer (ETB)
- Trace Port Interface Unit (TPIU)
- IEEE® 754-konforme Fließkommaeinheit (FPU)

Speicher
- 1 MB On-Chip selbstprogrammierbarer Flash mit:
  - Fehlerkorrekturcode (ECC)
  - – Prefetch-Modul zur Beschleunigung des Flash-Zugriffs
  - – 20 Jahre Unterstützung für die Datenspeicherung
- 32 KB NVR-Flash (8 Sektoren)
  - Privater/öffentlicher Bootcode und Daten
  - NV-Kalibrierungsdaten
- 128 KB programmierbare QoS-Multiport-QoS-SRAM-Haupt-Speicher
  - Fehlerkorrekturcode (ECC) RAM-Option von 64 KB
- Bis zu 4 KB Tightly Coupled Memory (TCM)
- Backup-SRAM: bis zu 8 KB
- Einzelnes 32-Bit-Backup-Register
