Microchip Technology MIC45404 DC-DC Leistungsmodul
Das Microchip MIC45404 DC-DC-Leistungsmodul verfügt über einen Eingangsspannungsbereich von 4,5V bis 19V mit einem Ausgangsstrom von bis zu 5A. Das MIC45404 ist ein synchrones Abwärtsregler-Modul mit extrem niedrigem Profil. Das Modul verfügt über eine einzigartige Höhe von 2,0mm. Mit eingebautem DC-DC-Regler, Bootstrap-Kondensator, Hochfrequenz-Eingangskondensator und einem Induktor, alles in einem Gehäuse.
Merkmale
- Input Voltage Range 4.5V to 19V
- Output Current up to 5A
- 82% Peak Efficiency at 12 VIN, 0.9 VOUT
- Pin-Selectable Output Voltages 0.7V, 0.8V, 0.9V, 1.0V, 1.2V, 1.5V, 1.8V, 2.5V, 3.3V
- ±1% Output Voltage Accuracy
- Supports Safe Pre-Biased Start-up
- Pin-Selectable Current Limit
- Pin-Selectable Switching Frequency
- Internal Soft Start
- Thermal Shutdown
- Hiccup Mode Short-Circuit Protection
- Ultra-Low Profile 2.0mm Height
- -40°C to +125°C Junction Temperature Range
- Available in a 54-Lead 6mm x 10mm QFN Package
Applikationen
- Servers
- Data Storage
- Routers
- Base Stations
- FPGAs
- DSP
- Low-Voltage ASIC Power
Development Tools
Microchip Technology MIC45404 Evaluationsboard
Optimiert für einen hohen Wirkungsgrad bei niedriger Ausgangsspannung mit wählbaren Pins von 0,7 V bis 3,3 V bei 5 A.
Mikroe Click Boards
Mikroe MIKROE-2911 Buck 2 Click
Ein leistungsstarker DC/DC-Abwärtsschaltregler.

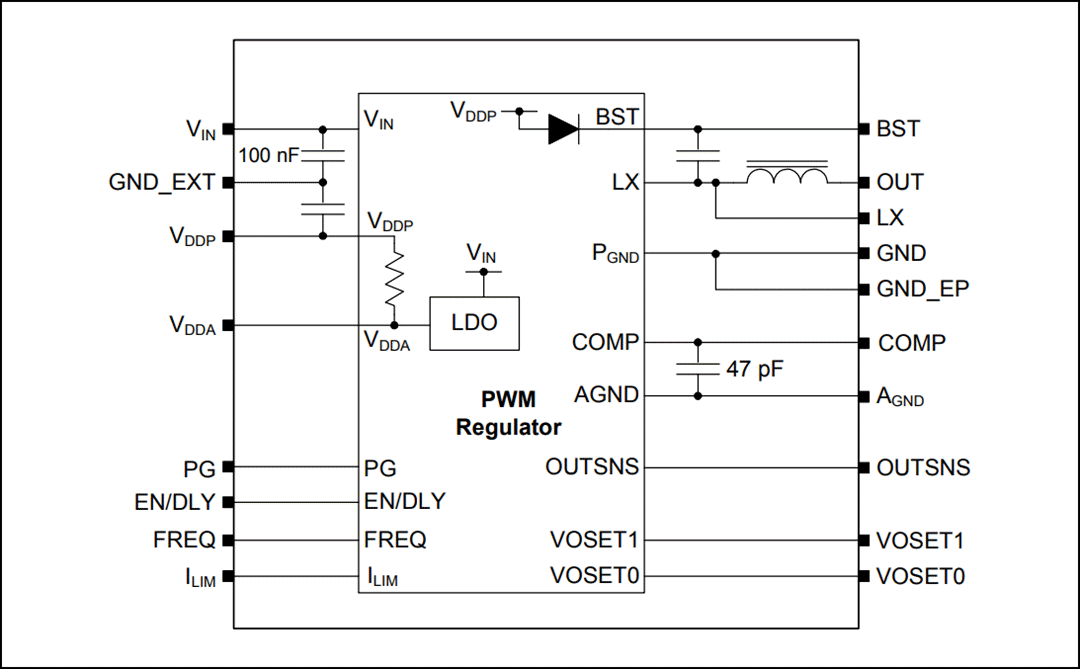

Block Diagram
Typical Application Circuit
Videos
Veröffentlichungsdatum: 2016-08-17
| Aktualisiert: 2022-03-11
