Microchip Technology MCS3142 Dual-KeeLoq-Encoder
Der Dual-KeeLoq®-Encoder MCS3142 von Microchip Technology bietet eine vollständige Lösung für ein sicheres ferngesteuertes Zugangssystem (RKE) und sichere Fernsteuerungssysteme. Der Encoder MCS3142 verfügt über das Ultimate KeeLoq-Protokoll von Microchip Technology, eine aktualisierte, zeitbasierte Lösung, die Erweiterungen des klassischen KeeLoq-Protokollaufbaus wie AES-128-Blockverschlüsselung, programmierbare 32-Bit-Seriennummer, programmierbare 128-Bit-Verschlüsselung und den KeeLoq sicheren Lernmodus (128-Bit Seed) bietet. Die Ultimate KeeLoq-Technologie verfügt über einen zeitgesteuerten Nachrichtenzähler, der unabhängig von Ereignissen kontinuierlich zunimmt, um eine bessere und sicherere Lösung zu bieten. Die Zeitmess-Funktionalität bietet zusätzlichen Schutz gegen Abfang- und Replay-Angriff-Techniken. Die Ergänzung des Ultimate KeeLoq-Protokolls bietet Entwicklern die Möglichkeit, hochsichere Authentifizierungsapplikationen für eine Vielzahl von Märkten wie Sicherheitssysteme (Keypads, Fernbedienungssensoren und Zugriffssteuerung), ferngesteuertes schlüsselloses Zugangssystem (Automobilbereich) und Authentifizierungsapplikationen (Identität und Eigenschaften) zu entwickeln.
The Microchip Technology MCS3142 Dual KeeLoq Encoder is available in a compact TSSOP-20 package with a -40°C to +85°C operating temeprature range.
Merkmale
- Ultimate KeeLoq Technology
- Programmable 32-bit serial number
- AES-128 block cipher
- Programmable 128-bit crypt key
- Timekeeping based on external 32.768kHz crystal
- 192-bit transmission code length:
- 32-bit unencrypted portion
- 128-bit encrypted, hopping code portion
- 32-bit authorization check
- Classic KeeLoq Technology
- Programmable 28-bit serial number
- Data based on Classic KeeLoq Technology:
- KeeLoq technology 32-bit block cipher
- Programmable 64-bit crypt key
- KeeLoq technology secure learn
- Programmable 60-bit seed value
- 66-bit transmission code length:
- 34-bit unencrypted portion
- 32-bit encrypted, hopping code portion
- RF Transmitter Features
- Fully integrated transmitter
- 310MHz to 928MHz
- Configurable bit rate
- Configurable modulation, supporting OOK and FSK
- Configurable data modulation, supporting PWM and Manchester
- Operating Features
- 1.8V to 3.6V operating voltage
- -40°C to 85°C industrial operating temperature range
- 20-pin TSSOP package
- Four switch inputs with internal pull-up resistors
- 15 functions available
- Configurable button modes
- One active-low LED drive
- Configurable minimum code word completion
Applikationen
- Automotive RKE Systems
- Automotive Alarm Systems
- Gate and Garage Door Openers
- Home Security Systems
- Security and Safety Sensors
- Remote Control
- Remote Keypad
- Wireless Sensors
Ressourcen

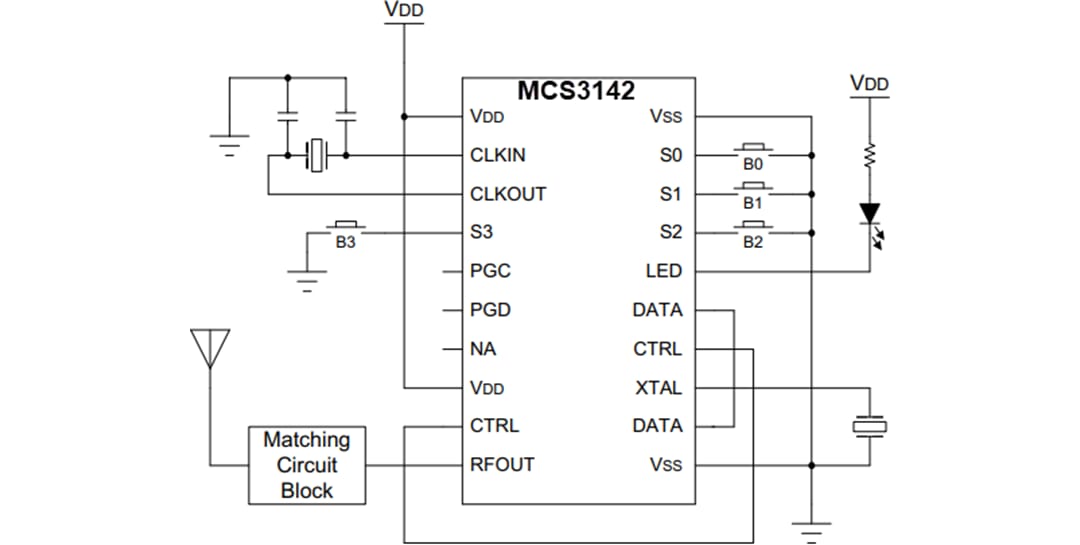

Typical Application Circuit
Veröffentlichungsdatum: 2017-02-03
| Aktualisiert: 2022-03-11
