Microchip Technology MCP6V96/6U/7/9 Operationsverstärker
Microchip Technologie MCP6V96/6U/7/9 Operationsverstärker bieten eine Eingangs-Offset-Spannungskorrektur für einen sehr niedrigen Offset und Offset-Drift. Diese Bauteile verfügen über ein Verstärkungs-Bandbreitenprodukt von 10 MHz (typisch). Diese Verstärker sind mit dem Verstärkungsfaktor Eins stabil, haben praktisch kein 1/f-Rauschen und verfügen über einen guten Versorgungsspannungsdurchgriff (PSRR) und ein gutes Gleichtaktunterdrückungsverhältnis (CMRR). Diese Produkte werden mit einer Versorgungsspannung von 2,4 V betrieben und benötigen einen Ruhestrom von 1,1 mA/Verstärker (typisch).
Merkmale
- Hohe DC-Präzision
- VOS-Drift: ±150 nV/°C (max.)
- VOS: ±25 µV (max.)
- AOL 111 dB (min., VDD = 5,5 V)
- PSRR 110 dB (min., VDD = 5,5 V)
- CMRR 112 dB (min., VDD = 5,5 V)
- Eni: 0,24 µVP-P (typisch), f = 0,1 Hz bis 10 Hz
- Eni: 0,08 µVP-P (typisch), f = 0,01 Hz bis 1 Hz
- Verbesserter EMI-Schutz
- Elektromagnetische Störungs-Ablehnungsrate (EMIRR) bei 1,8 GHz: 93 dB
- Niedriger Stromverbrauch und Versorgungsspannungen
- IQ: 1,1 mA/Verstärker (typisch)
- Großer Versorgungsspannungsbereich: 2,4 V bis 5,5 V
- Kompakte Gehäuse
- Einzeln in SC70, SOT-23
- Duals in MSOP-8, 2×3-TDFN
- Quads in TSSOP-14
- Benutzerfreundlich
- Rail-to-Rail-Ein-/Ausgang
- Verstärkungs-Bandbreitenprodukt: 10 MHz (typisch)
- Verstärkungsfaktor Eins
- Erweiterter Temperaturbereich: -40 °C bis +125 °C
Applikationen
- Tragbare Messgeräte
- Sensoraufbereitung
- Temperaturmessung
- DC-Offset-Korrektur
- Medizinische Messgeräte

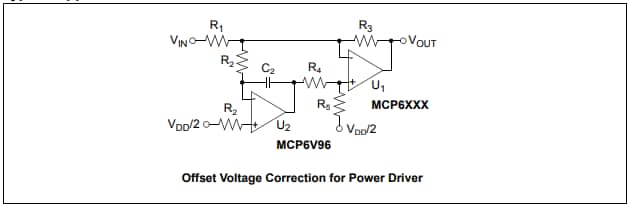

Typische Applikations-Schaltung
Veröffentlichungsdatum: 2021-02-18
| Aktualisiert: 2022-03-11
