Microchip Technology MCP2518FD Externe CAN-FD-Controller
Microchip MCP2518FD Externe CAN-FD-Controller bieten einen kleinen Footprint und eine SPI-Schnittstelle, die eine einfache Verbindung ermöglichen. Ein CAN-FD-Kanal kann einfach einem Mikrocontroller hinzugefügt werden, der entweder über keine CAN-FD-Peripherie oder über nicht genug CAN-FD-Kanäle verfügt. Die MCP2518FD Controller unterstützen sowohl CAN-Frames im klassischen Format (CAN 2.0B) als auch das CAN-Format mit flexibler Datenrate (CAN-FD) gemäß ISO11898-1:2015.
Merkmale
- Konform mit ISO11898-1:2015
- Unterstützt von sowohl CAN 2.0B und CAN-FD
- Arbitrierungsbitrate von bis zu 1 MBit/s
- Datenbitrate von bis zu 8 MBit/s
- SPI-Taktfrequenz von bis zu 20 MHz
- 31 FIFOs, die für das Senden oder den Empfang konfiguriert werden können
- 32 flexible Filter- und Maskenobjekte
- Eine Sendewarteschlange
- 32-Bit-Zeitstempel
- Diagnose des Buszustands und Fehlerzähler
- VDD: 2,7 V bis 5,5 V
- Max. Wirkstrom: 12 mA bei 5,5 V, 40 MHz CAN-Takt
- Schlafstrom: 10 µA (typisch)
- Temperaturbereich: -40 °C bis +150 °C
- Gehäuse: VDFN14-SOIC14 (benetzbare Flanken)

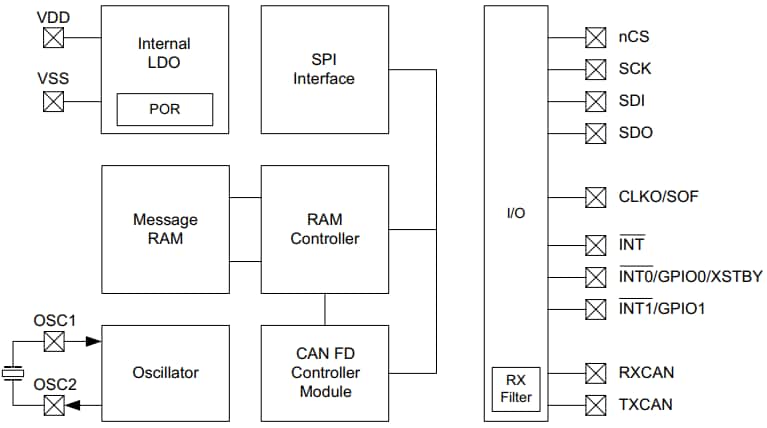

Blockdiagramm
